台钳适配副夹能力锯结构设计

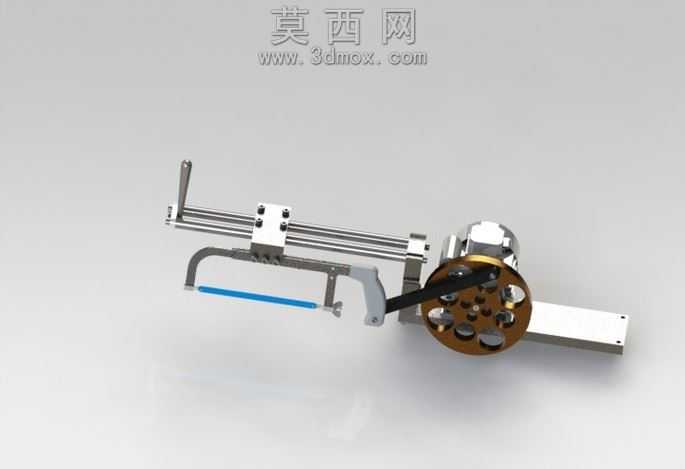

本作品为适配台钳使用的副夹能力锯三维模型，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工装配的公差逻辑，对每一处配合结构都做了干涉检查，确保各运动部件在模拟运行时无卡滞、无穿模问题。模型渲染阶段采用金属材质为主的材质球配置，对光轴导轨部分赋予镀铬金属材质，还原光滑高反光的金属表面质感；对带轮、基座等铸铁部件赋予哑光铸铁材质，还原表面细微的颗粒质感与低反光特性；对锯条部分赋予高速钢材质，呈现锋利的金属刃口质感；对操作手柄部分赋予防滑橡塑材质，还原握持部位的哑光磨砂触感，整体渲染光影采用柔和的工作室布光，清晰展现各部件的结构层次与装配关系。从结构设计来看，该装置核心分为锯切执行单元、动力传动单元、进给导向单元、装夹连接单元四个部分：锯切执行单元采用标准钢锯架结构，预留锯条张紧调节结构，可适配不同长度的通用手用锯条；动力传动单元采用槽轮带传动结构，通过带轮的圆周运动转化为锯架的往复直线运动，传动结构做了减重孔设计，在保证结构强度的前提下降低整体自重；进给导向单元采用双平行光轴导轨搭配直线滑块的结构，确保锯架往复运动的直线度，避免锯切过程中出现偏斜导致锯条折断；装夹连接单元设计了可与台钳钳口配合的夹持基座，无需额外固定即可快速装夹在普通台钳上使用。设计思路围绕降低小型锯切作业的劳动强度展开，将传统手动钢锯的往复锯切动作通过机械结构实现动力驱动，无需复杂的专用锯床设备，仅搭配常见的台钳即可完成金属、塑料等薄片材料的锯切加工，闲置时可将锯架向上翻折收纳，不占用台钳的正常使用空间，背部的铰链结构经过反复优化，翻折操作顺畅且定位稳固，兼顾了实用性与便携性，适合小型加工场景、维修作业场景下的轻量锯切需求。
