大众越野车减震阻尼器三维结构设计

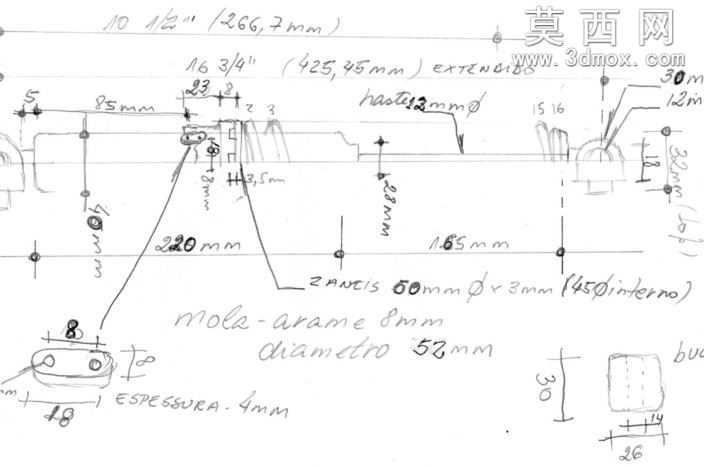

本作品为面向大众越野车型开发的减震阻尼器三维建模作品，建模过程以实车配套减震部件的实测尺寸为核心依据，还原了筒式液压减震器搭配螺旋弹簧的完整总成结构。建模阶段首先梳理减震器的核心构成逻辑，将整体结构拆解为阻尼筒本体、活塞杆、上下安装吊耳、螺旋弹簧、弹簧限位座、防尘密封组件六大核心模块，逐一完成各零件的参数化建模：阻尼筒主体采用圆柱拉伸结合端部安装座的布尔运算完成，精准还原筒身的壁厚结构与端部注油、密封的安装位特征；上下吊耳采用带衬套的铰接结构建模，还原橡胶衬套与金属安装环的嵌套配合关系，保证安装结构的装配合理性；螺旋弹簧采用螺旋扫描特征完成建模，严格匹配实测的弹簧丝径、节距、自由长度与刚度对应圈数，还原弹簧两端并圈磨平的端部处理特征；弹簧上下限位座采用阶梯轴式结构建模，金色限位座部分还原了弹簧定位凸台与阻尼筒的配合卡槽，保证弹簧安装后不会出现径向窜动。材质与渲染阶段针对不同零件的实际材质做了区分设置：阻尼筒外筒采用哑光黑色金属烤漆材质，调整粗糙度参数模拟漆面的细腻磨砂质感，避免过度反光丢失结构细节；螺旋弹簧采用抛光不锈钢材质，设置适度的反射率与环境贴图，还原金属弹簧的冷冽金属光泽；端部限位座采用镀彩锌金属材质，调整金属色相为暖金色，还原镀锌零件的表面质感；吊耳内衬套采用黑色橡胶材质，设置高粗糙度、低反射率参数，模拟橡胶件的哑光质感；安装吊耳的金属环采用发黑处理钢材材质，与阻尼筒材质做细微区分，突出不同零件的材质差异。结构设计上参考了实车减震器的运动逻辑，预留了阻尼筒与活塞杆的伸缩行程空间，还原了425毫米伸展长度、266毫米压缩长度的行程参数，建模过程中额外补充了常规测绘中容易遗漏的密封槽、卡簧位等细节特征，虽然未做内部阻尼阀片的完全还原，但外部装配结构完全匹配实车安装尺寸，可直接用于越野车悬架系统的装配验证、教学演示或改装方案展示，整体模型装配关系完整，无干涉错位问题，各零件可单独拆分用于工程出图或3D打印验证。
