带圆顶储料工位的横移式机械手结构

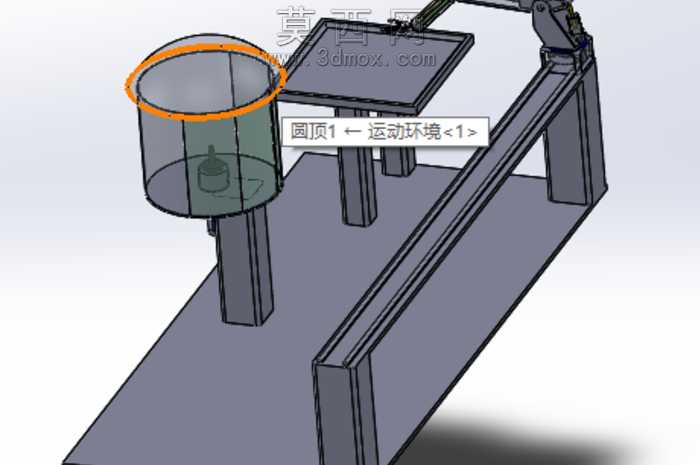

该三维模型采用SolidWorks完成全参数化建模，整体围绕横移式机械手的作业功能展开结构设计，完整还原了设备的装配逻辑与运动关系。建模过程中先以基准面定位搭建底部一体式安装基座，基座采用加厚平板结构设计，为整套设备提供稳定的安装基准，避免作业过程中出现结构晃动；基座上方平行铺设长行程直线导轨副，导轨通过螺栓紧固在基座的安装凸台上，保证横移运动的直线度与承载能力，导轨上配套的滑台通过连接座与末端执行臂架相连，可实现沿导轨方向的往复直线运动，适配不同工位间的物料转运需求。模型左侧设置独立的圆顶储料工位，该工位采用圆柱形透明筒体搭配圆弧穹顶的结构设计，筒体通过三根均匀分布的立式支撑柱固定在基座上，筒体内部预留了物料容纳空间与底部顶升机构的安装位，穹顶边缘做了加厚包边处理，既提升结构强度，也避免物料投放时出现边缘磕碰损伤；储料工位旁设置独立的方形中转平台，平台通过单根立柱支撑在基座上，平台表面做了平整化处理，可作为物料暂存、定位的中转工位，衔接储料与机械手取料的作业流程。建模时对所有零部件做了装配约束匹配，通过同轴、重合、距离等配合关系还原真实的装配逻辑，同时预留了运动仿真的运动自由度，可直接导入运动环境模拟机械手横移、取放料的完整作业流程；材质渲染上区分了不同部件的材质属性，基座、导轨、支撑柱等结构件采用哑光金属材质，储料筒体采用半透明磨砂材质，穹顶包边采用亮面金属材质，通过材质差异清晰区分不同功能部件，也让整体结构的展示更具层次感。设计过程中充分考虑了设备的作业实用性，各工位的间距、支撑柱的高度、导轨的有效行程都按照常规物料转运的作业范围做了参数化匹配，既保证机械手的作业覆盖范围可以衔接储料工位与中转平台，也避免了结构冗余带来的空间浪费，整体结构紧凑、装配关系清晰，可作为小型自动化上下料机械手设计的参考结构，也可用于相关作业场景的运动仿真、结构优化验证。
