无手把自行车齿轮传动转向机构设计

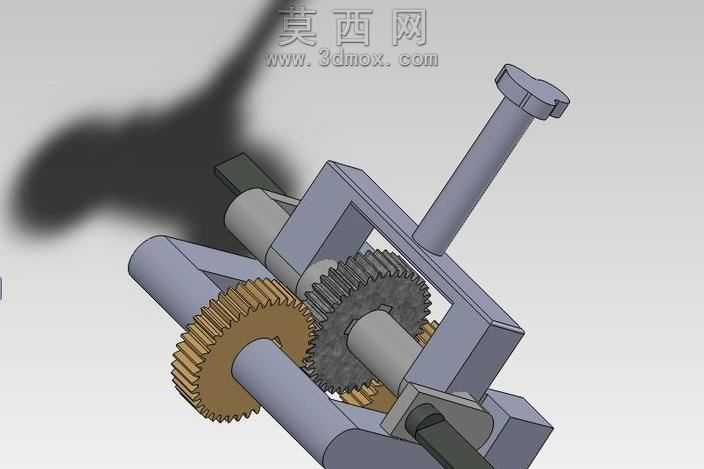

本作品为无手把自行车的转向传动核心机构三维建模成果，建模过程中针对齿轮啮合传动的核心功能做了精细化的结构还原。建模阶段首先搭建框架式的主体支撑结构，采用等径圆柱杆件作为机构的安装基体，通过框架式的方形支座完成各传动轴的定位固定，确保传动过程中各轴的同轴度与支撑强度。齿轮组部分按照实际传动比完成不同直径齿轮的参数化建模，区分了铜色主动齿轮与灰色从动齿轮的齿形细节，还原了渐开线齿廓的啮合特征，保证齿轮传动过程中无卡滞、传动比精准。操纵杆件部分还原了顶部的旋钮式操纵端结构，通过轴件与齿轮组实现动力传递，将操纵端的转动输入通过多级齿轮啮合转化为转向输出动作。材质渲染阶段对不同部件做了区分处理：支撑框架与轴件采用哑光灰金属材质，模拟钢制结构件的磨砂金属质感；铜色齿轮采用黄铜材质渲染，还原铜质传动件的温润金属光泽与细微的加工纹理；灰色传动齿轮采用淬硬钢材质效果，表现出热处理后金属件的深灰质感与表面粗糙度特征；操纵杆顶部的旋钮做了轻微的倒角处理，还原实际零件的加工工艺细节。结构设计上采用多级齿轮换向传动的思路，取消传统自行车的手把与连杆转向结构，通过齿轮啮合的精准传动比实现转向动作的线性传递，框架式的支撑结构既减轻了整体重量，又为齿轮传动提供了足够的安装刚度，各传动轴与支座之间预留了合理的装配间隙，模拟实际装配中的轴承安装空间，避免传动过程中出现运动干涉。整体建模严格遵循机械设计的装配逻辑，所有零件的配合关系都符合实际机械加工与装配的工艺要求，可直接用于无手把原型自行车的结构验证与原理展示，清晰呈现了齿轮传动在非传统自行车转向系统中的应用方式。
