umbra简约立式清洁液体纸巾收纳器设计

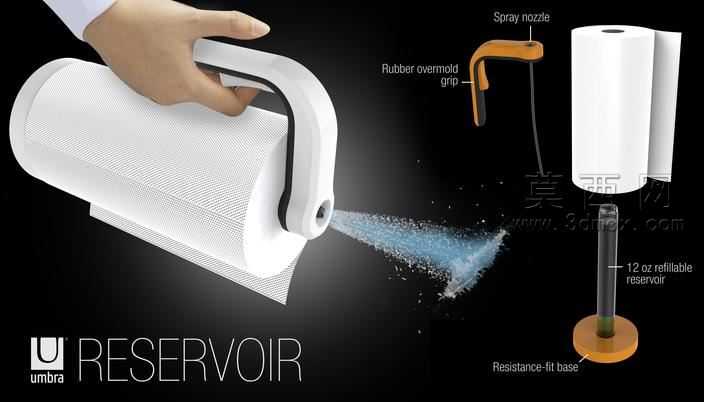

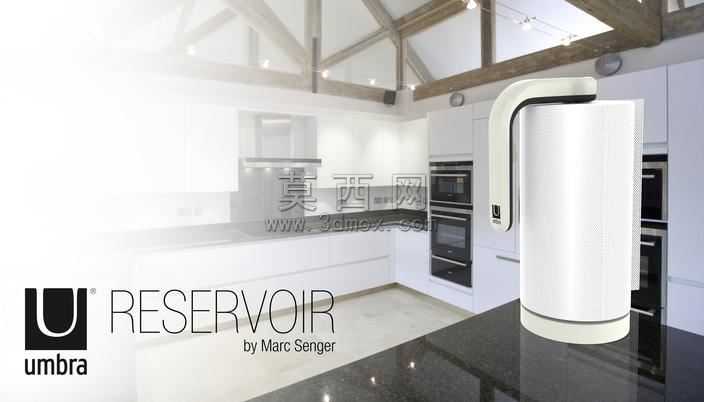

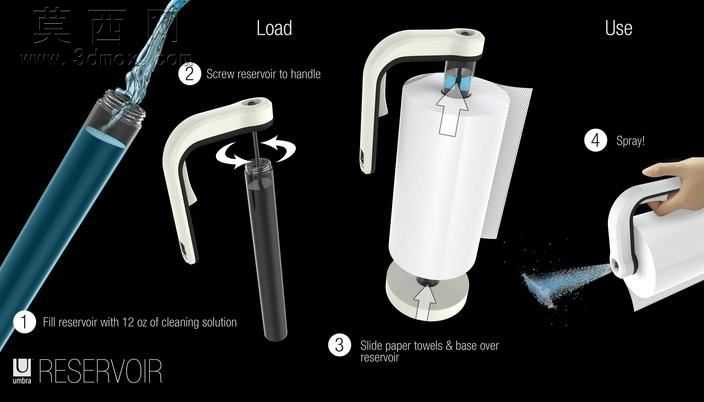

做这个收纳器模型的时候，最先敲定的是曲面连续的思路，整个外壳没有硬切的直角边，从顶部提手过渡到筒身再到底座，全是G2连续的顺滑曲面，一开始试过用拉伸加倒角的方式做，结果转角处的光影在渲染的时候总是出现生硬的折痕，后来换成双轨扫掠的方式做主体曲面，把提手和筒身的衔接处做了渐消处理，让提手像是从筒身自然生长出来的一样，没有拼接的突兀感。结构上做了取舍，一开始想把内部的清洁液模块做成完全密封的独立仓，后来考虑到实际使用时更换耗材的便利性，把内仓做成了抽拉式的卡扣结构，和外壳的配合间隙留了0.2mm，既不会晃动松垮，抽拉的时候也不会有卡顿的摩擦感，纸巾出口的位置特意做了微弧的导边，避免抽纸的时候卡纸刮纸。曲面处理的时候最费时间的是筒身的微弧收腰，一开始扫掠出来的曲面在侧面看总是有轻微的凹凸变形，反复调整了四五次截面线的控制点权重，才让整个筒身的曲面在各个角度看都有均匀的光影过渡，不会出现局部鼓包或者凹陷的问题。装配逻辑上把整个模型拆成了外壳主体、提手、内仓、底座四个独立部件，每个部件的配合面都做了定位止口，组装的时候不需要额外调整就能对齐，提手和外壳的连接位置做了隐藏式的转轴，转轴的配合公差控制在0.1mm，转动的时候有轻微的阻尼感，不会松垮晃荡。材质调试的时候，外壳选了哑光奶白的ABS材质，粗糙度调到0.3，反射值压到0.15，避免出现过于刺眼的高光，提手部分做了同色系的浅灰哑光材质，和主体形成柔和的层次区分，底座加了一圈浅灰色的防滑硅胶圈，材质粗糙度调到0.8，模拟硅胶的磨砂质感，渲染的时候打了柔和的面光，让曲面的顺滑感能完整呈现出来。整个设计没有多余的装饰元素，把功能和造型完全融合在一起，放在厨房或者卫浴台面上既能收纳清洁液和纸巾，本身也是简约的家居装饰，一体化的造型没有卫生死角，日常擦拭清洁也很方便。
