机用精密固定式台虎钳三维设计

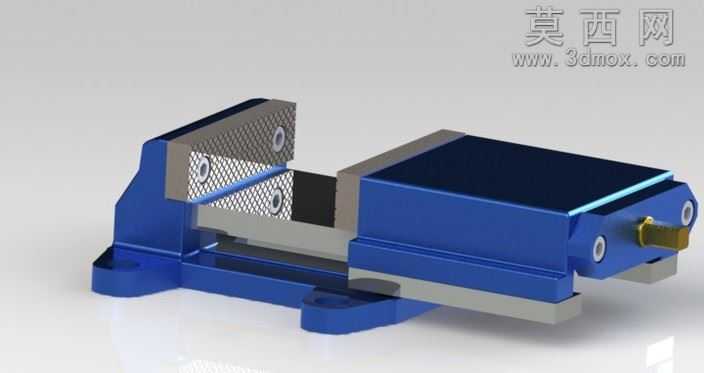

本作品为机加工场景常用的固定式精密台虎钳三维建模作品，建模过程中严格遵循机械加工工装的实际尺寸比例与装配逻辑，完整还原了台虎钳从固定钳身、活动钳身、夹紧丝杠、钳口护板到底部安装基座的全部结构细节。建模阶段优先采用参数化草图驱动特征的方式构建各零部件，首先绘制固定钳身的截面轮廓，通过拉伸、倒角、筋位添加完成基体建模，针对钳身的安装孔位、丝杠配合孔位采用同轴心约束保证装配精度，活动钳身部分通过导轨配合结构与固定钳身实现滑动连接，建模时预留了合理的滑动间隙，还原真实产品的运动顺畅度。材质与渲染阶段，针对不同零部件匹配对应真实材质：钳身主体采用铸铁喷蓝漆材质，调整材质粗糙度模拟工业漆面的哑光质感，钳口护板采用淬火合金钢材质，添加表面网格压纹的凹凸贴图还原钳口的防滑齿结构，丝杠调节端采用黄铜材质模拟真实的调节旋钮质感，底部安装基座采用铸铁磨砂材质，渲染时采用柔和的工业产品打光方案，主光源从侧上方投射，添加辅助补光消除结构暗部死黑，开启环境光遮蔽强化各部件的装配层次感，清晰展现台虎钳的结构分界。结构设计上还原了传统固定式台虎钳的经典传动逻辑，通过丝杠旋转带动活动钳身沿导轨做直线往复运动实现工件的夹紧与松开，钳口护板设计为可更换结构，通过沉头螺丝与钳身固定，还原了真实产品易损件可替换的实用特性，底部基座预留的安装通孔对应螺栓固定的安装方式，符合实际生产中台虎钳固定在机床工作台的使用场景。建模过程中对所有配合面做了公差适配的细节处理，导轨滑动面、丝杠传动面均做了表面光洁度的细节区分，既保证三维模型的视觉真实感，也完整复现了台虎钳作为机加工通用夹具的功能结构逻辑，可作为工装设计参考、机械教学演示、三维场景素材使用。
