螺栓紧固式对接法兰接头装配结构

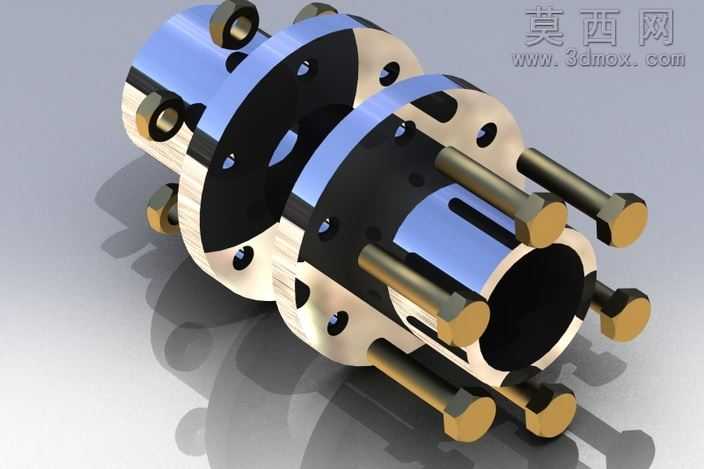

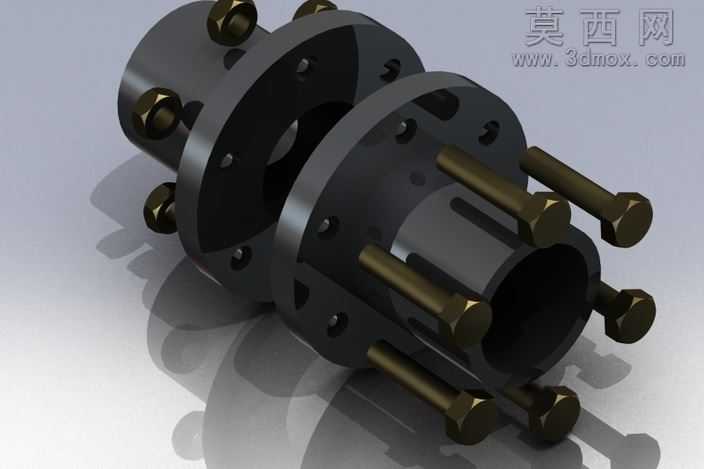

本作品为法兰接头装配三维建模作品，建模过程中首先梳理法兰接头的装配逻辑，将整体结构拆分为两个配对法兰本体、多组六角头紧固螺栓、配套锁紧螺母三个核心组成部分，先以回转特征为基础完成法兰基体的主体轮廓构建，精准绘制法兰端面上的螺栓通孔分布圆，按照圆周均布的排布规则完成所有安装孔的阵列特征，保证孔位的同轴度与位置度符合实际装配要求，避免后续装配环节出现螺栓无法穿入的干涉问题。在完成单个法兰基体的建模后，通过基准面配合、同轴心约束完成两个配对法兰的对接定位，再逐一导入螺栓与螺母模型，通过重合约束、同轴心约束将每一组紧固件装配到对应的法兰孔位中，还原真实工况下法兰接头的完整装配状态。材质与渲染环节，针对法兰本体采用哑光黑色金属材质，调整材质的粗糙度与金属度参数，模拟经过发黑处理的钢制法兰表面质感，针对紧固螺栓与螺母采用黄铜色金属材质，适当提高材质的反光度，区分紧固件与法兰本体的视觉层次，同时在场景中添加柔和的环境光与定向补光，开启软阴影效果，让模型的结构轮廓、螺栓的排布层次更加清晰直观，能够直观展现法兰接头的装配关系与结构细节。设计思路上，该法兰接头采用双法兰盘对接、多螺栓圆周均布锁紧的结构形式，相比单螺栓紧固的接头结构具备更高的连接强度与密封性能，能够适用于中高压管路的连接场景，建模过程中严格遵循机械装配的约束规则，所有零件之间不存在结构干涉，可直接用于装配干涉检查、结构原理演示、工程教学参考等场景，也可作为管路系统设计的通用构件直接调用，帮助设计人员快速完成管路连接部分的方案搭建，减少重复建模的工作量。
