带安装孔位的斜置轴承支撑支架设计

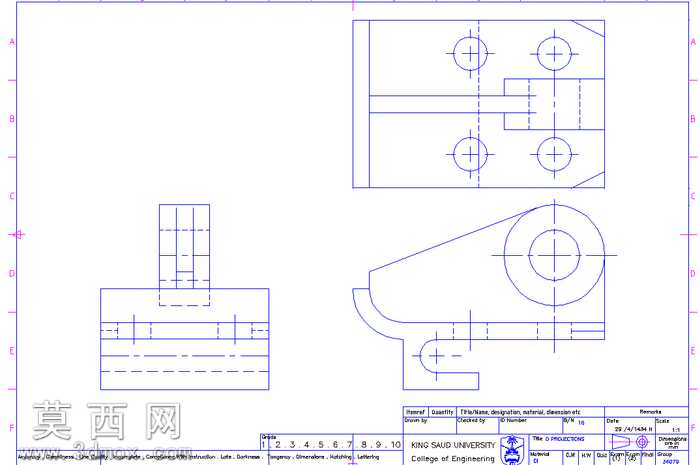

做这个支架的时候最先敲定的是上部的轴承安装位，毕竟整个零件的核心作用就是托住斜置的转轴，一开始想把轴承孔的支撑臂做直，后来算受力的时候发现直臂在转轴受径向载荷的时候，根部的应力集中会比斜臂大近三成，干脆顺着载荷方向把支撑臂做成带圆弧过渡的斜向结构，还特意在臂的下沿加了一道内凹的加强弧，不用额外堆料就能把抗弯刚度提上来。底板部分一开始画的是整块矩形板，后来考虑实际安装的时候要避开设备台面上的预埋走线槽，把右上角和右下角各切了一个45度斜角，四个安装孔的位置也反复调了三次，孔距特意对齐常用的工业铝型材安装孔位标准，不用额外做转接板就能直接装，孔位周围还做了小凸台，锁紧螺丝的时候不会把底板压出凹陷，也能让贴合面的接触更稳。中间连接底板和上部轴承位的竖台，一开始是实心结构，转工程图的时候算重量发现比预期重了快两百克，干脆在竖台内部掏了减重腔，但是靠近轴承孔的位置留了足够的壁厚，避免镗孔的时候出现振纹，竖台和底板衔接的地方全做了R3的圆角过渡，没有硬直角，不管是铣削加工还是后期受力，都不会在直角处出现应力开裂的问题。画工程图的时候特意把三个视图的投影对齐，主视图标全了四个安装孔的位置度公差，左视图标了轴承孔的同轴度要求，还在标题栏里标清了未注圆角和公差等级，拿到车间不用额外问技术要求就能直接下料加工。建模的时候没搞花里胡哨的曲面，所有的型面都是顺着受力方向走的，渲染的时候给零件赋了普通碳钢的材质，特意把边缘的倒角处做了轻微的高光处理，能直观看到各个过渡面的衔接关系，也能一眼看出哪些面是安装配合面。整个支架没有多余的装饰结构，每一处切角、每一道加强筋、每一个凸台都是对着实际使用场景调的，不管是用来做金工实训的测绘样件，还是直接拆图改参数用到小型输送设备的转轴支撑位上，都能直接适配，不用再做大的结构调整。
