经典黑胶唱片机SL1210MK2转盘结构设计

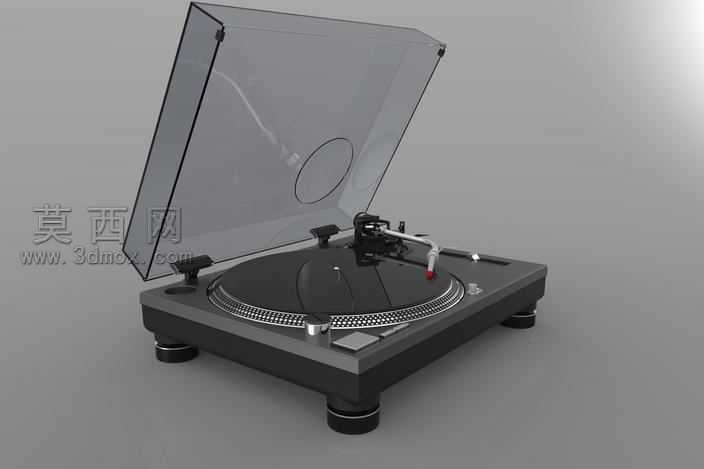

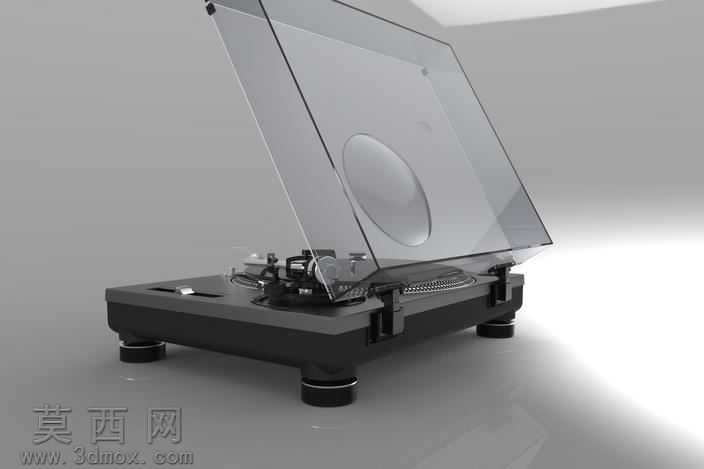

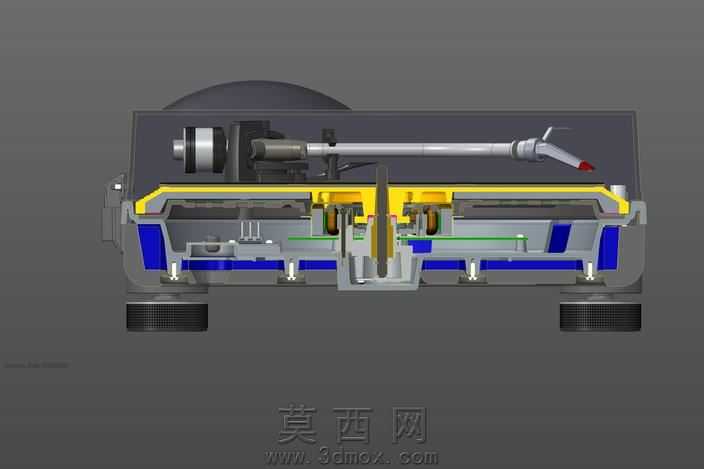

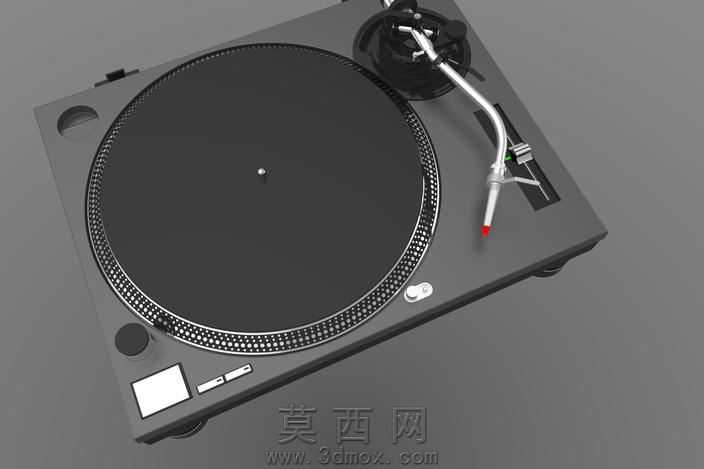

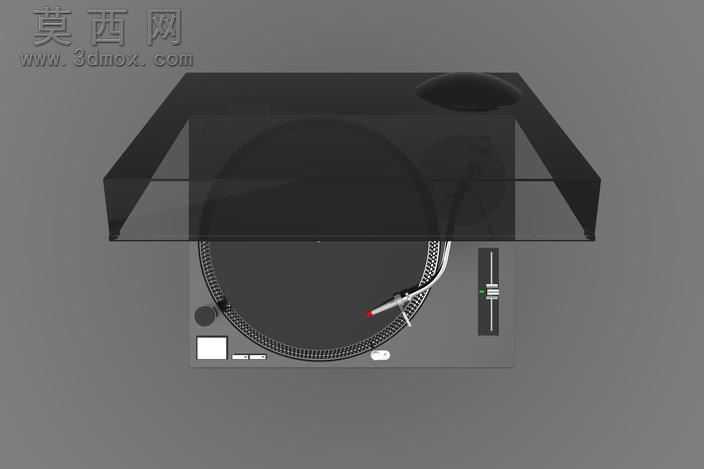

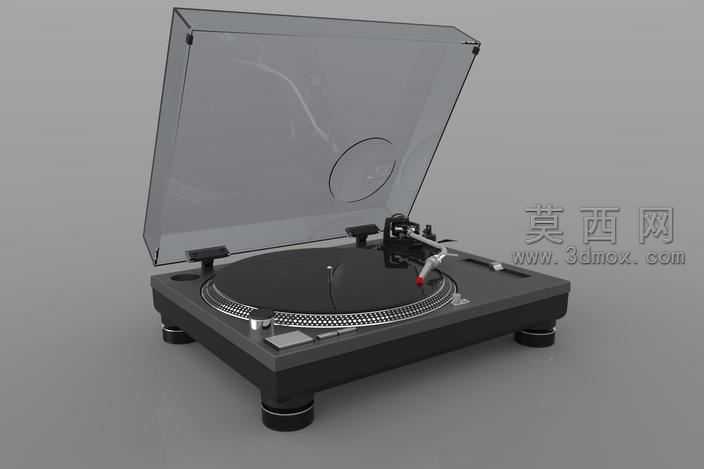

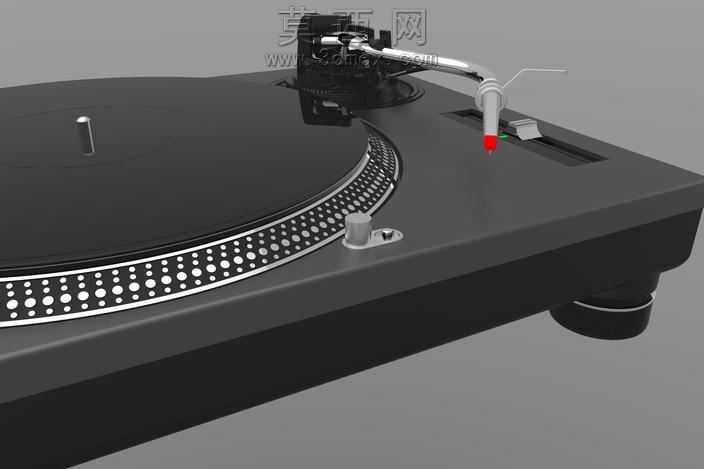

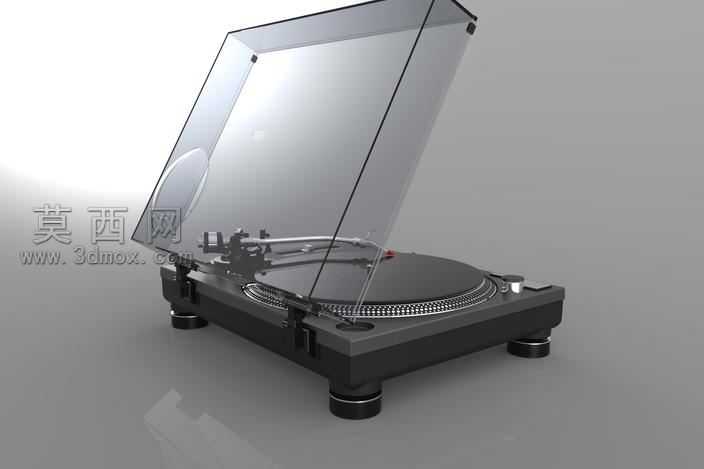

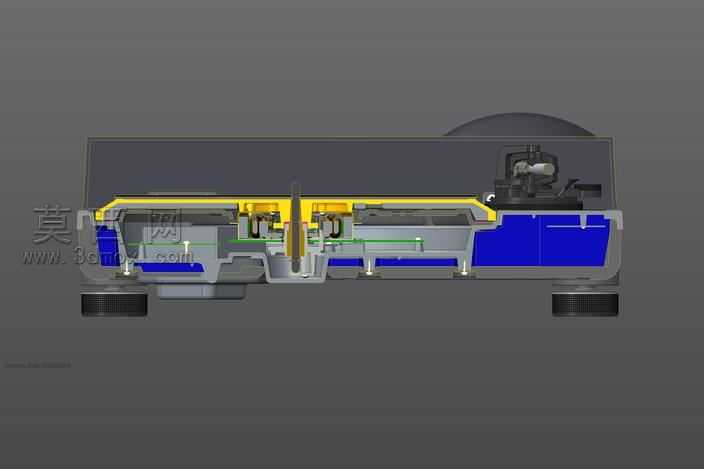

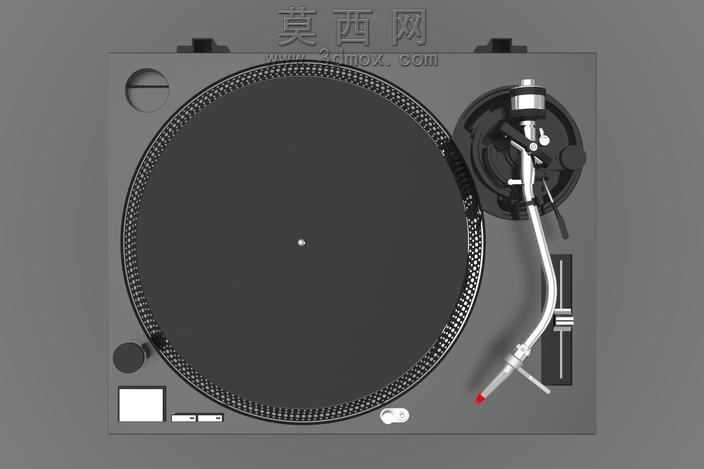

做这个唱片机模型的时候，最先敲定的是转盘主体的同轴度基准，毕竟唱盘转动时的偏摆直接决定了整个模型的还原度，一开始画转盘外圈的防滑纹理时，试过直接用环形阵列凸点，出来的效果太生硬，和实物那种细密的拉丝防滑圈质感差得远，后来改成沿圆周方向做等距的浅凹槽阵列，再给凹槽边缘加0.1mm的微小倒角，渲染出来的光影就自然多了，不会有生硬的棱角反光。唱臂部分的配合是花了不少心思的，臂座的旋转轴要做同轴的间隙配合，不能把轴和座做成死连接，得留出0.05mm的虚拟装配间隙，模拟真实唱臂可以自由转动调整角度的状态，唱头架的固定卡扣也做了微小的卡扣凸起，还原实物卡紧唱头的结构细节，连唱臂尾部的配重块都做了可滑动的轨道结构，不是直接粘在臂杆上的死块。机身底座的四个减震脚，一开始直接画成圆柱加圆角，看着太单薄，后来对照实物调整了脚座的分层结构，最上层是和底座连接的硬质塑料座，中间是软质橡胶的减震层，最下面是接触桌面的防滑橡胶垫，三层不同的材质在建模时就分开做了独立实体，后面赋材质的时候不用再拆分面，省了不少功夫。透明防尘盖的曲面处理是个小难点，盖体的边缘不是直上直下的直角，是带微小弧度的斜边，和底座连接的两个铰链座，要对准底座后方的安装位，铰链的转轴也做了间隙配合，能模拟防尘盖翻开抬起的状态，盖体的透明材质调试的时候，一开始给的透明度太高，看着像普通玻璃没有亚克力的质感，后来调低了一点透明度，加了轻微的磨砂粗糙度，再调整反射参数，让盖体表面能反射出环境的柔和光影，不会透得太假。机身面板上的按键和转速切换拨杆，都做了凸起的实体结构，不是后期贴的纹理，包括转盘边缘的转速刻度标记，也是做了微凹的刻线，模拟实物丝印下方的刻度凹槽。整个模型做结构取舍的时候，刻意省略了机身内部的电路板和走线结构，把重点都放在外观可见的功能部件上，毕竟这个模型的核心是还原转盘工艺的外观结构，内部不可见的部分做了简化，既控制了模型的面数，又能保证外观细节的还原度，调试材质的时候，底座的黑色磨砂塑料特意调了低反光的粗糙质感，和转盘金属盘的亮面反光形成对比，唱臂的金属杆做了拉丝金属的纹理，让不同部件的材质区分更明显，打光的时候特意在侧上方加了柔光灯，打出防尘盖的通透感和转盘表面的细腻反光，把黑胶唱盘的复古质感拉满。
