双吊点悬挂式铆接作业工装结构设计

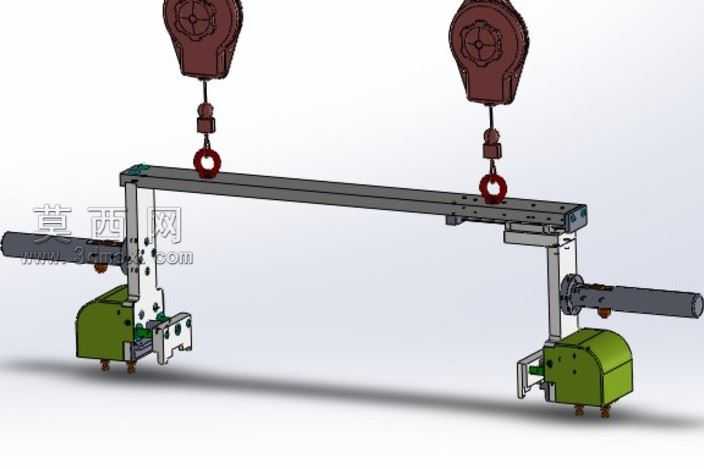

做这个铆接工装的建模时，最先卡壳的是横梁的受力平衡问题，一开始想直接用等截面方通做横梁，算下来两端铆接头的自重加上作业时的下压力，横梁中间挠度会超差，吊点挂上去作业时晃动感会很明显，后来把横梁截面改成变高度的箱型结构，靠近两端吊点连接位的位置做局部加厚，中间段保留轻量化的壁厚，既控住了整体重量，又把满载时的形变量压到了允许范围内。两个吊环的位置没直接放在横梁正上方两端，而是往内侧偏移了一点，对应下方两个铆接机头的重心垂线，起吊的时候不会出现一头栽的情况，和手拉葫芦吊钩配合的位置特意做了圆弧过渡的挂耳，避免吊钩和硬边接触磨损失效。下方的两个铆接机头安装座，一开始是做成和横梁焊死的固定结构，后来考虑到不同铆接工位的间距调整需求，改成了导轨滑块式的可调结构，滑块和横梁之间加了锁紧销孔，调整到对应间距后插销固定就能锁死，不用额外拧一堆螺栓，现场调机的时候能省不少时间。机头外壳的曲面没做太复杂的造型，都是顺着内部传动组件的轮廓走的，拐角处留了足够的安装间隙，外壳和内部机架的配合位做了止口设计，装配的时候不用反复对位，扣上去就能对准螺丝孔。做装配配合的时候，吊环和横梁的连接位用了间隙配合，留了微小的转动余量，起吊过程中如果有轻微偏斜，吊环能自己转一点找正，不会把扭力直接传到横梁焊缝上。材质调试的时候，横梁部分给了磨砂钢材的质感，表面做了轻微的氧化发黑效果，机头的绿色外壳用了哑光工业漆的材质，没有做太高的反光度，避免渲染的时候出现过曝的光斑，吊环和吊钩部分给了锻钢的材质，表面带一点锻造的粗糙纹理，更符合实际工装的使用质感。整个模型没加多余的装饰结构，所有凸起和开孔都是对应实际安装需求做的，比如机头侧面的伸出轴是预留的动力输入位，下方的小支脚是工装落地放置时的支撑位，连每个螺丝孔的位置都对应了实际标准件的尺寸，拿到模型就能直接拆件出加工图，不用再二次调整结构。
