工业级三相异步电动马达三维结构设计

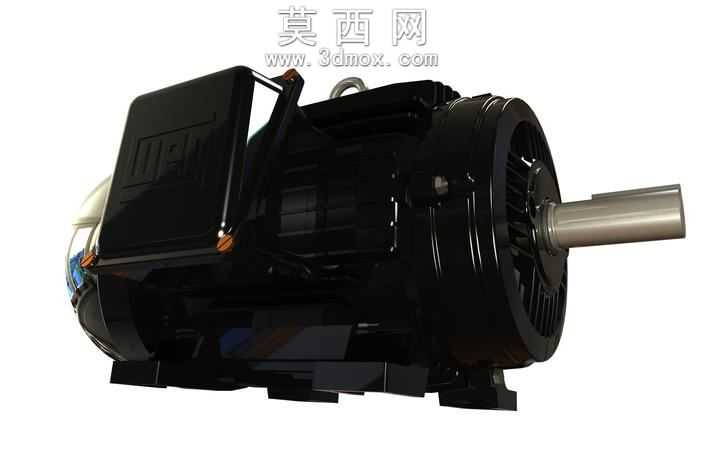

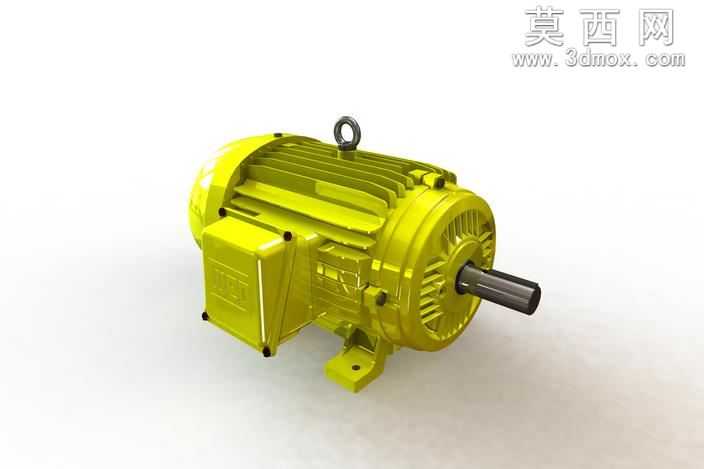

做这个电动马达模型的时候，最先敲定的是机座的散热筋结构，一开始想把散热筋做的更密更薄，觉得散热效率视觉上更专业，后来转念想到实际开模或者3D打印验证的时候，过薄的筋位容易出现填充不足、翘边的问题，反复调整了三次筋的厚度和间距，最终把每根散热筋的厚度定在2.5mm，相邻筋的间隙留到6mm，既保留了真实电机的散热肌理，也适配后续加工验证的工艺要求。接线盒部分一开始做的是完全贴合机座弧度的一体化造型，实际拆件的时候发现，真实电机的接线盒是通过螺栓固定在机座侧面的，特意在接线盒和机座的连接面做了四个沉头孔位，还加了一圈凸起的密封胶条槽，细节上更贴近实物的装配逻辑。输出轴的部分没有做的过于光滑，特意在轴伸端加了键槽的细节，轴和端盖配合的位置留了0.1mm的装配间隙，端盖内侧还做了轴承位的台阶结构，要是后续做爆炸图动画的话，每个零件都能找到对应的配合基准。吊环的位置一开始放在了机座正中心，后来对照真实电机的重心位置，往输出端偏移了12mm，毕竟实际吊装的时候吊环要对准整机重心才不会倾斜，这个小细节改完之后整个模型的真实感立刻上来了。曲面处理上最费时间的是端盖的散热风罩，一开始用拉伸做出来的风罩棱角太硬，后来用放样曲面顺着端盖的弧度慢慢顺，风罩上的通风孔做了渐变的孔径设计，靠近风叶的位置孔径稍大，边缘位置稍小，还原真实风罩的风阻优化设计。材质调试的时候，机壳选了饱和度稍低的工业黄，没有用亮到刺眼的明黄色，特意加了一点点细微的磨砂质感，避免渲染的时候出现塑料感，接线盒的盖板做了稍深一点的同色系色差，螺栓部分用了发黑处理的金属质感，输出轴做了烤蓝的钢材质感，不同材质的粗糙度参数反复调了五六次，渲染出来不会出现所有金属件都反光一模一样的违和感。底座的安装脚特意做了长圆形的安装孔，孔边加了一点点冲压形成的圆角，不是生硬的直切孔，就连底座和机座连接的加强筋都做了过渡圆角，避免应力集中的结构问题。整个模型没有做多余的花哨结构，所有细节都围绕工业电机的真实结构还原，不管是做教学演示、装配实训还是产品展示，都能直接用，不会出现和实物结构对不上的硬伤。
