车床用多爪自定心液压夹持工装结构

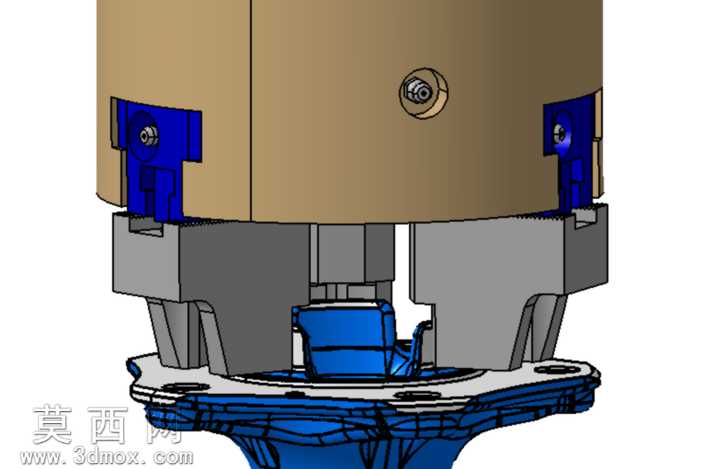

做这个夹持结构的时候，一开始是奔着解决车床加工异形法兰类零件时，普通三爪卡盘夹持偏心、装夹找正耗时长的痛点去的。建模初期先卡着车床主轴的连接法兰尺寸定底座的安装孔位，特意把底座的定位止口做了0.02mm的公差带，毕竟要和主轴端面对接，止口松了整个夹持结构转起来会有径向跳动，再怎么调卡爪精度都没用。一开始想做四个对称卡爪，后来算夹持力的时候发现，待加工的零件下端是带不规则翻边的壳体结构，四爪的话两个爪刚好压在翻边的薄弱位置，容易夹变形，索性改成三个均布的主夹持爪，再加两个辅助侧向定位块，主爪负责提供主要夹紧力，辅助块贴住零件侧面的凸台分担径向力，不会把薄壁位置夹出凹痕。卡爪和上部油缸连接的滑动槽，一开始画成直槽，后来做运动仿真的时候发现，卡爪伸出到最大行程时，滑块和槽的接触面积只剩三分之一，受力的时候容易卡滞，特意把槽的两端做了加长的避让沉槽，滑块的配合面做了1度的斜度，既保证滑动顺畅，又不会因为间隙太大出现夹持偏移。上部的油缸壳体部分，一开始把进出油孔做在壳体侧面，后来考虑到车床高速旋转的时候，外接油管会跟着甩，容易和床身护套干涉，把油孔改到了壳体上端的中心位置，加了旋转接头的安装位，油路的内孔特意做了圆弧过渡，减少液压油流动的阻力，也避免直角位置出现应力集中，长期高压使用开裂。卡爪的夹持面一开始做的是光面，试夹铝件的时候发现打滑，后来在夹持面加了细密的锯齿纹，锯齿的角度做了120度，齿深0.3mm，既不会在零件表面夹出过深的压痕，又能提供足够的摩擦力，就算是粗车吃刀量大的时候也不会窜动。底部和零件接触的定位面，特意做了三个避空的凹槽，对应零件下端的三个凸起筋位，装夹的时候零件直接落到位就完成轴向定位，不用反复敲打工件找正。材质分配的时候，卡爪和滑块部分用的是轴承钢的材质参数，表面做了发黑处理的质感，油缸壳体用的是45号钢调质的亚光金属质感，底座部分做了烤蓝的表面效果，渲染的时候特意打了侧光，把滑动配合面的缝隙、锯齿的细节都打出来，能直观看到各个部件的配合间隙，不会出现看起来像一体件的问题。整个结构装起来之后，模拟车床最高转速旋转的时候，做了动平衡的配重设计，在油缸壳体的侧面加了两个对称的平衡螺丝孔，实际使用的时候可以根据夹持零件的重量微调配重，减少高速旋转的震动，不管是粗车毛坯还是精车端面，都能保证夹持精度，比普通卡盘的装夹效率能提三倍多，还能减少薄壁件的装夹变形率。
