框架式物料拆垛作业专用设备结构设计

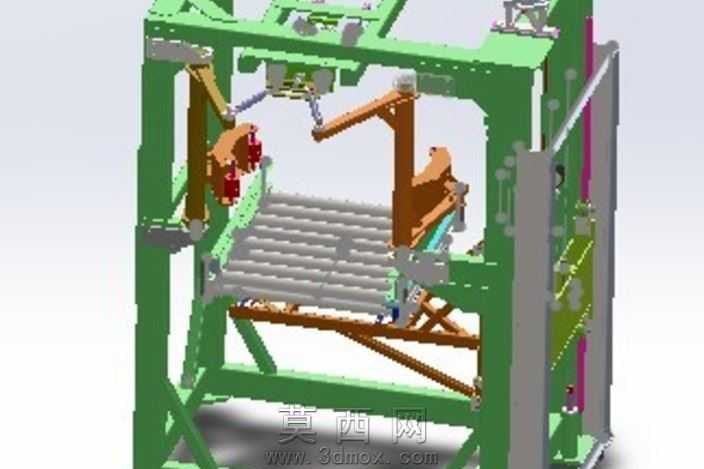

这次做拆垛机的三维建模，是从车间实际拆垛工位的痛点切入的，之前见过不少小型拆垛设备要么机架刚性不足，重载作业时晃得厉害，要么夹取机构适配性差，换个规格的栈板物料就卡壳，所以建模一开始就把机架稳定性放在第一位。主框架选的是方管拼焊的龙门式结构，建模时特意把立柱和横梁的连接位置做了加强筋的预留，不是简单的直角拼接，而是在夹角处加了三角形的支撑肋，渲染的时候能看到绿色的机架部分，那些棕色的支撑件就是特意做的斜向补强，避免夹取头带载升降时框架出现形变。中间的辊筒输送段建模时没做死固定的结构，而是给每根辊筒的安装座留了长条形的调节孔，实际装配时能根据物料托盘的尺寸微调辊筒间距，不用重新打孔攻丝，这点是跟车间装配师傅聊的时候提的需求，之前的设备辊筒间距固定，遇到窄托盘就容易卡料。夹取机构的部分，一开始想做整面的平压夹爪，后来算受力的时候发现整面夹取会把栈板边缘压变形，就改成了两侧对称的摆臂式夹头，建模时给摆臂的旋转轴加了限位块，摆角控制在三十度以内，不会因为开合角度过大碰伤物料表面，夹头的接触面还预留了软质缓冲垫的安装位，渲染时能看到夹头位置的红色小块，就是预留的缓冲垫安装区域。做装配配合的时候，特意把升降导轨的配合公差留了H7/g6的间隙，既不会因为间隙太大出现升降卡顿，也不会因为公差太紧导致装配时插不进去，导轨的安装面特意做了凸台设计，装配时不用反复打表找正，靠凸台定位就能保证导轨的平行度。材质调试的时候，机架部分选了哑光的工业绿漆材质，没有做太高的反光度，毕竟车间设备常年落灰，高反光材质渲染出来太假，支撑件和夹臂用了棕褐色的金属烤漆质感，辊筒部分做了镀锌的银灰色金属质感，还特意加了一点细微的划痕纹理，更符合工业设备的真实使用状态。整个模型没有做多余的装饰性结构，每一个凸台、每一个安装孔都是对应实际装配需求的，比如侧面的走线槽预留位、底部的地脚螺栓安装板，甚至是润滑脂注油嘴的安装孔都在建模时留了位置，不会出现模型看着好看实际加工出来装不上的问题。
