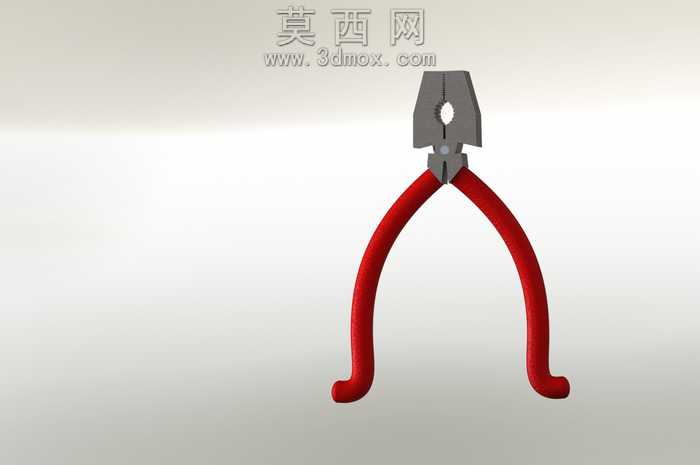

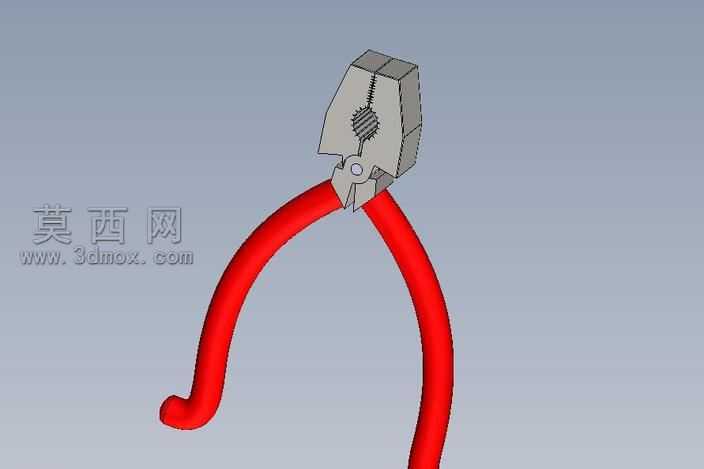

手动钢丝钳工业级夹持工具三维设计

做这个钳子模型的时候，我是从加工适配的角度切入的，毕竟这类手动五金工具最终是要落地量产的，建模的时候就得把后续冲压、注塑、装配的环节都考虑进去，不能只做个好看的壳子。最开始画钳头部分的时候，特意把刃口的咬合面做了0.02mm的错位预留，现实里钳工装配的时候需要研磨咬合面，要是建模的时候两个刃口完全零间隙贴合，后续做工程图导出加工参数的时候，就没给研磨工序留余量，做出来的钳子要么咬不断铁丝，要么刃口硬碰硬崩边。钳头中间的铰接轴孔，我没有直接做光滑的直孔，而是在孔壁上加了一圈极浅的滚花纹理，这个细节很多人建模的时候会漏掉，实际生产里轴和孔是过盈压装的，滚花能增加摩擦力，避免钳子用久了铰接松垮晃荡。钳头的夹持齿面也没做统一的齿形，靠近铰接点的位置齿距更密、齿深更浅，适合夹细小的零件，前端的齿距稍宽、齿更深，咬硬钢丝的时候不容易打滑，齿根的位置全部做了R0.3的圆角过渡，要是做直角齿根，淬火的时候应力集中很容易崩齿。然后是手柄部分，最开始想做直柄，后来想到实际使用的时候直柄硌手，而且发力的时候容易从手里滑出去，就改成了末端带弯勾的弯柄造型，曲面扫掠的时候特意调整了手柄截面的椭圆度，握持区的截面更贴合指腹的弧度，不是正圆的管子。手柄的橡胶套部分，我在表面加了细微的防滑凸点纹理，凸点高度控制在0.5mm，太高了硌手，太低了沾油的时候防滑效果差，橡胶和金属柄的配合位置做了1mm的倒扣卡槽，压装之后橡胶套不会因为长期受力从柄上滑脱。材质调试的时候，金属部分没有直接给死黑的金属材质，而是给钳头加了一点点发蓝处理的质感，边缘磕碰的位置稍微露一点金属亮边，更有真实工具的使用感，手柄的橡胶材质调了低反光的磨砂质感，漫反射参数拉高一点，不会像塑料一样发亮。做装配配合的时候，铰接轴的位置加了同轴度配合约束，两个钳身可以绕轴顺畅开合，开合到最大角度的时候刚好卡在手柄弯勾的限位位置，不会出现钳身转过头的错位情况。整个模型没有多余的碎面，所有的倒角、圆角都是顺着加工走刀的方向做的，导出到加工软件里不会出现破面，不管是用来做数控加工的参考，还是做工具类产品的渲染展示，都能直接用，甚至可以直接拿去做手板打样的基础数模，不用再花大量时间修复建模漏洞。
