650cc平行双缸摩托车发动机结构设计

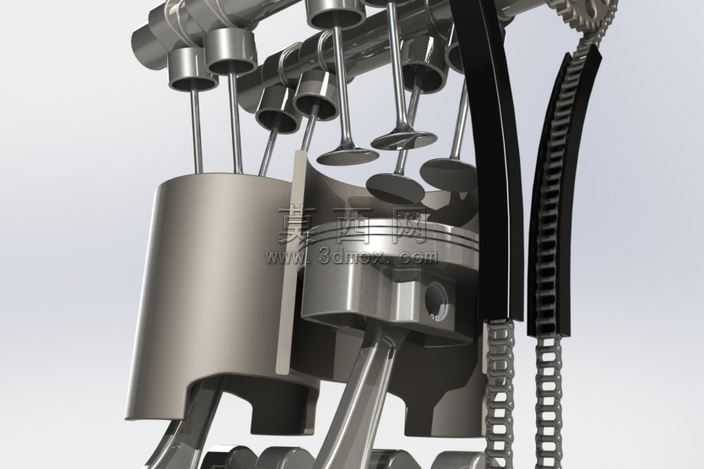

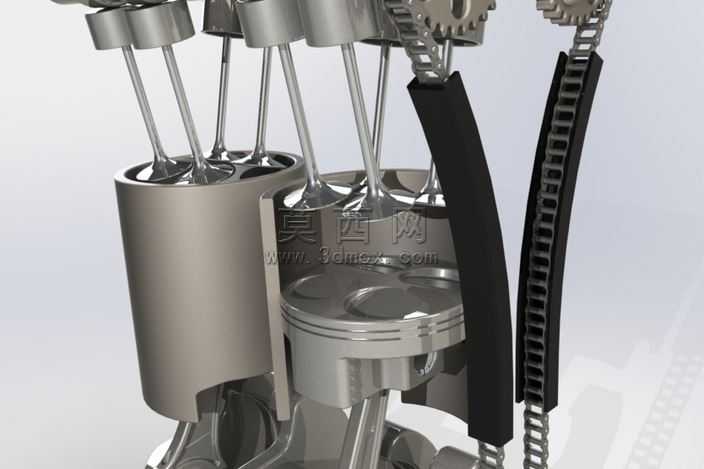

做这个平行双缸动力单元建模的时候，最先敲定的是两缸并列的布局基准，没有刻意追求夸张的性能参数，反而把更多精力放在了结构紧凑度的平衡上。一开始画活塞的时候，特意把活塞销的偏移量做了细微调整，不是完全居中的位置，就是为了模拟实际工况里活塞换向时的敲缸抑制逻辑，裙部的型线也没做光溜溜的直筒，留了微凸的仿形曲面，和缸壁配合的时候能更贴合实际热膨胀后的间隙状态。配气机构这块是最磨人的部分，每根气门的杆部直径、头部锥角都反复核对过，气门弹簧的圈数、节距也没随便拉个螺旋就完事，特意做了变节距的结构，对应高转下弹簧的共振抑制需求，凸轮轴的型面没有用规则圆弧拼接，而是顺着气门升程曲线一点点扫掠出来，保证挺柱从动件运动的时候不会出现硬冲击。正时系统的链条没做简化的带状示意，每一节链节都单独做了铰接配合，和正时链轮、张紧轨的接触位置都留了合理的间隙，张紧器的导板还做了微弧的贴合面，模拟实际橡胶导板的压合形态，旁边的正时齿带也做了齿形的精准啮合，不会出现穿模或者错位的问题。缸体部分的散热鳍片没做等厚的均匀排布，靠近燃烧室的位置鳍片更密更厚，越往曲轴箱方向鳍片间距逐渐拉大，厚度也慢慢减薄，完全顺着实际散热的热流分布逻辑来，曲轴箱的分型面特意做了错位的止口结构，不是简单的平面拼接，合箱的时候能保证定位精度，也能模拟实际密封胶条的安装槽位。材质调试的时候，缸体部分用了磨砂质感的铸铝材质，粗糙度调得略高，不会出现过于廉价的塑料感，活塞顶面和燃烧室接触的位置做了轻微的积碳质感做旧，气门杆部做了抛光金属的亮面效果，正时链条的链板做了发黑处理，销轴位置留了细微的金属高光，张紧轨的橡胶部分调了半哑光的深灰质感，带一点点细微的颗粒感，打光的时候特意用了侧上方的主光源，把配气机构的层叠结构阴影打出来，能清晰看到每根气门、每段链条的空间位置关系，不会因为零件太多显得杂乱。做装配配合的时候，特意把活塞和缸壁的配合、连杆大头和曲轴销的配合、气门和导管的配合都留了可视化的微小间隙，不是完全零贴合的死装配，既能看清每个零件的独立形态，也能直观理解运动时的相对位置关系，连缸盖螺栓的位置都按照实际紧固顺序排布，每个螺栓头的法兰面都做了倒角，没有遗漏这些容易被忽略的细节。整个模型没有做多余的装饰性零件，所有结构都是围绕实际发动机的工作逻辑搭建，不管是用来做结构教学演示，还是做改装方案的基底参考，都能直接拆解对应到真实机型的结构位置，不会出现和实际工程逻辑相悖的硬伤。
