直列四缸DOHC内燃机缸体结构三维设计

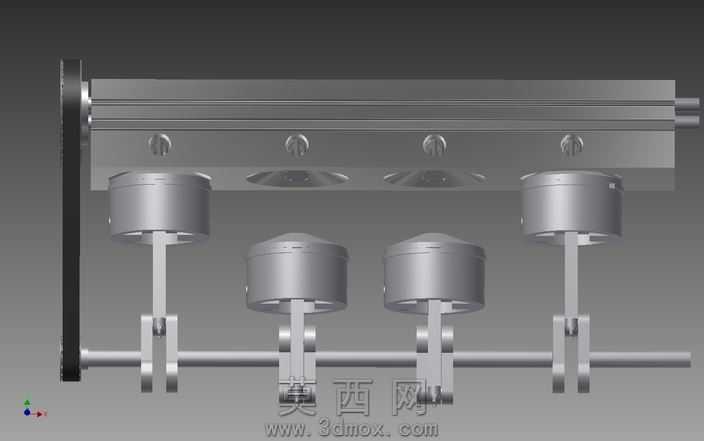

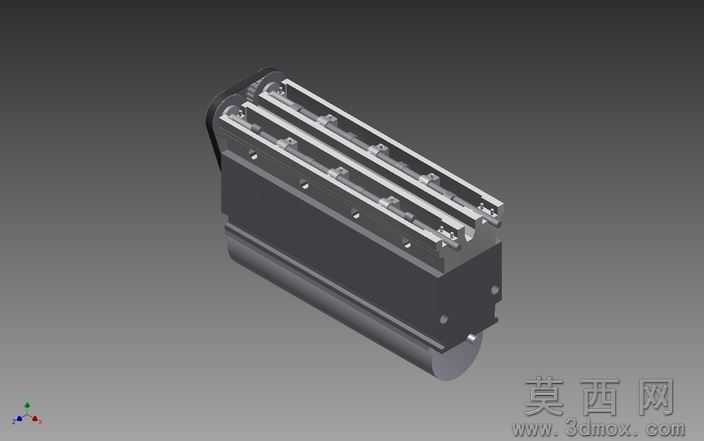

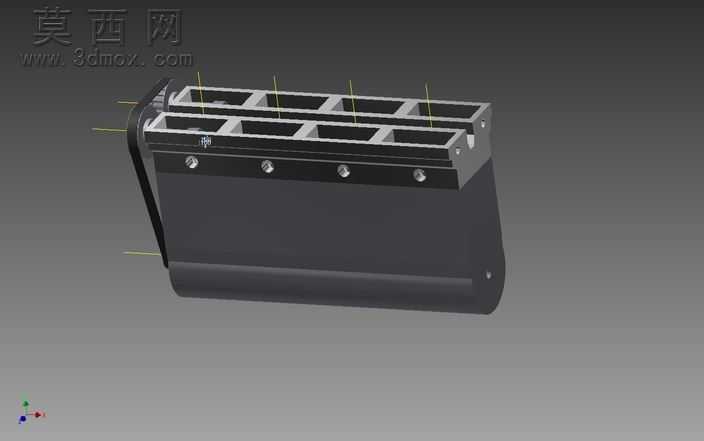

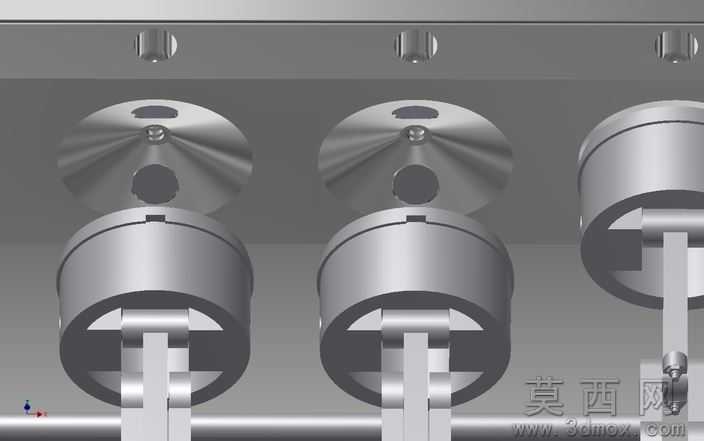

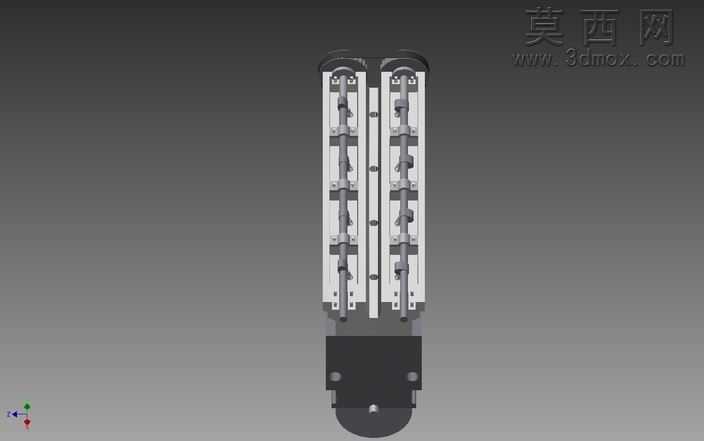

车间里拆解过不少老旧四缸机，最头疼的就是缸体水道与油道交叉位置的砂眼渗漏，还有挺柱孔加工时的同轴度偏差，做这套模型的时候特意把这些现场踩过的坑揉进了结构设计里。缸体上半部分的凸轮轴安装座做了分体式的定位凸台，每个座孔旁边预留了0.2mm的精加工余量，实际加工时先粗铣基准面再精镗孔，能避免一体式结构镗孔时让刀导致的同轴度超差，之前做样机的时候吃过这个亏，整批缸体因为凸轮轴卡滞直接报废。缸体侧面的加强筋没有做等厚设计，靠近曲轴主轴承座的位置筋条加厚到8mm，往上靠近缸盖结合面的位置收窄到4mm，既保证了曲轴运转时的缸体刚性，又不会因为壁厚差太大导致铸造时出现缩松缺陷，之前做仿真的时候发现等厚筋条在3000rpm工况下主轴承座位置振幅超了0.03mm，调整筋厚之后振幅直接压到了0.01mm以内。曲轴箱的弧形侧壁做了1.5°的拔模斜度，内壁的机油回流槽特意做了圆弧过渡，没有直角拐角，实际装配的时候不会出现机油残留积碳的问题，之前拆过的某款机型就是回流槽有直角，跑了十万公里之后油泥堵了半圈回流道，冷启动的时候机油上不来磨坏了凸轮轴。缸盖结合面的螺栓孔做了沉头深度差控制，每个沉头孔的深度公差控制在0.05mm以内，拧紧缸盖螺栓的时候不会因为沉头深浅不一导致缸垫压合应力不均，之前做台架试验的时候就因为三个螺栓沉头差了0.2mm，缸垫在第三缸位置冲了，防冻液漏进机油里废了整台样机。挺柱孔的位置度公差在模型里做了装配基准统一，全部以曲轴主轴承孔的公共轴线为基准，加工时一次装夹就能完成所有挺柱孔的精加工，不用二次找正，能把位置度误差控制在0.02mm以内，避免挺柱偏磨导致的气门异响。这套模型没有做多余的装饰性结构，所有细节都是对着实际加工、装配、台架试验里遇到的问题调整的，不管是做数控加工实训的编程参考，还是做动力总成的结构教学演示，都能直接对应到现场的实际问题，不会出现模型看着好看实际加工不出来、装不上的问题。
