带投影功能的便携手机拓展配件设计

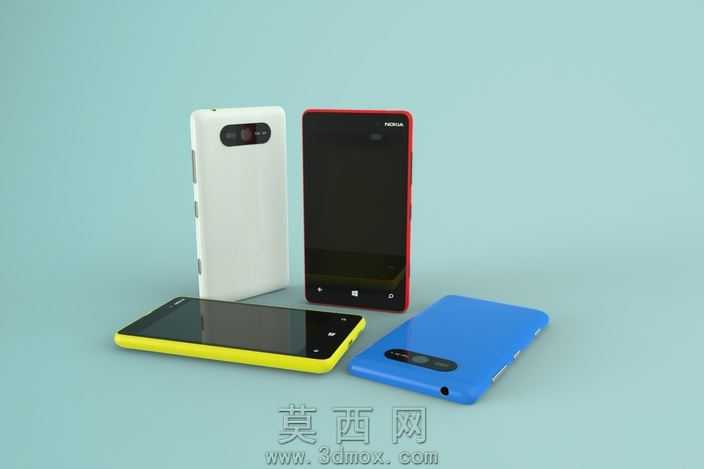

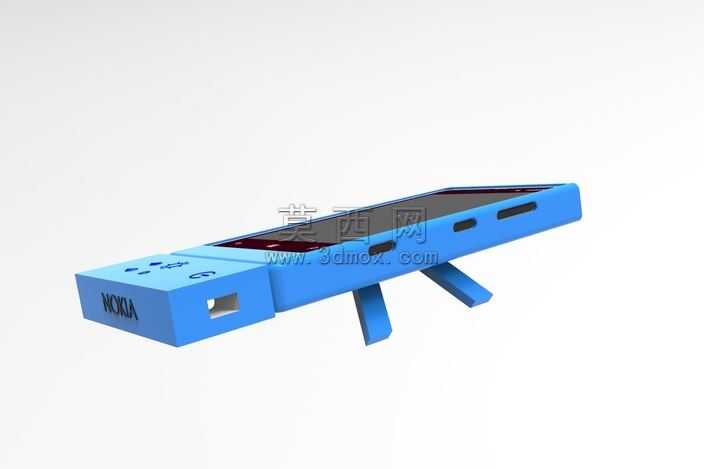

做这个模型的时候最先敲定的是装配逻辑视角，毕竟是套在手机上的拓展配件，贴合度是第一位的。最开始画草图的时候想过做全包式的壳子，后来转念一想全包会挡住手机本身的按键和接口，反而违背了便携配件的初衷，干脆改成半覆盖的卡扣式结构，只在手机顶部和侧边做定位卡爪，卡爪内侧留了0.2mm的装配余量，既不会刮花手机外壳，插拔的时候也不会松垮掉落。投影模块的位置调整了好多次，最开始放在手机背面正中间，试装配的时候发现会挡住手机摄像头，而且手持的时候手指很容易碰到投影镜头，最后挪到了手机顶部的拓展区域，镜头做了1mm的凸起防护边，就算平放在桌面上也不会磨花镜片。曲面处理上最费功夫的是配件和手机衔接的过渡面，手机本身的侧边是微弧曲面，要是配件做直边扣上去会有很明显的断层感，特意用放样曲面顺着手机侧边的弧度做了延伸，接缝处的面差控制在0.1mm以内，装上去之后视觉上像是和手机一体成型的，不会有廉价配件的突兀感。充电模块的结构也做了取舍，最开始想内置大容量电池，后来算过整体厚度会超过15mm，揣在口袋里太硌，就改成了直通式的充电通路，配件本身带薄款储能电芯，既能给手机应急补电，也不会让整体厚度太夸张，开关按键做了凸点纹理，盲操作的时候不用看也能按到。材质调试的时候，主体外壳选了和手机后盖接近的磨砂哑光质感，红色和蓝色两款分别调了不同的粗糙度参数，红色款加了细微的金属闪粉，蓝色款做了更深的雾面效果，投影镜头用了高透的玻璃材质，加了轻微的反光效果，卡爪部分用了稍软的半哑光塑胶材质，区分开不同部件的质感。打光的时候特意做了桌面漫反射的环境光，把配件和手机的衔接缝隙、曲面的光影过渡都打出来，能直观看到装上去之后的贴合效果。这个设计最实用的点就是不用额外带笨重的投影设备，出门谈方案或者在家想投个墙看视频，把配件扣在手机上就能用，不用的时候拆下来也不影响手机正常使用，应急的时候还能当充电宝补电，完全是针对日常便携场景做的结构优化，没有多余的花哨设计，每个结构调整都是为了实际用的时候更顺手。
