多铰点联动连接支座结构设计

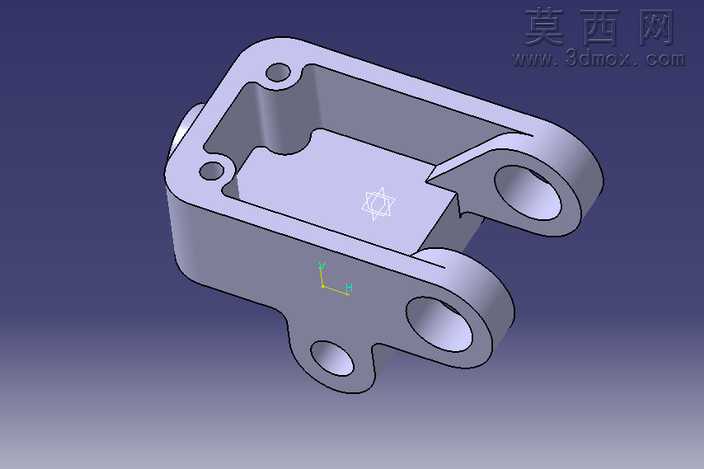

做这个连接支座的时候，最先敲定的是三个同轴铰孔的位置精度，毕竟这是要穿销轴联动其他构件的，孔位差个零点几毫米，装配的时候就会别劲，转起来卡滞不说，用久了还会磨坏销轴和孔壁。最开始画草图的时候，本来想把三个耳板做的一样厚，后来算受力才发现，中间位置的耳板要同时承接上下两个方向的传力，比两侧的耳板受力大了近一倍，索性把中间耳板加厚了两毫米，两侧的耳板适当减薄，既保证了强度，又不会让整个零件显得笨重。

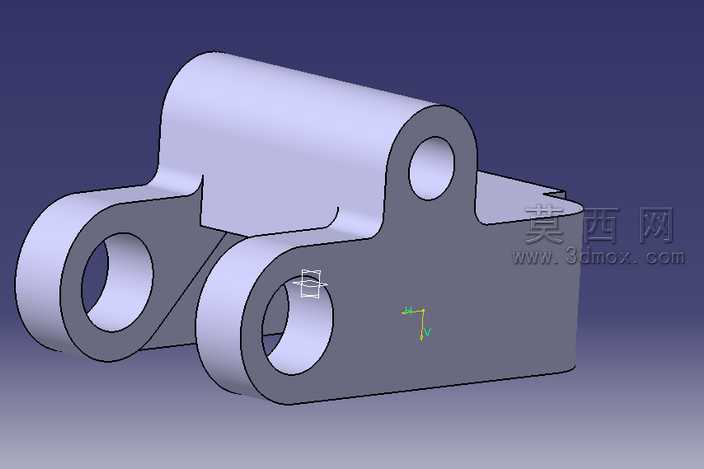

主体和上方弧形包覆结构衔接的地方，一开始直接做了直角过渡，倒圆角的时候发现曲率怎么调都不顺，渲染的时候光影在转角处断成好几块，后来干脆把过渡段做成了渐变的圆弧曲面，从主体的直面慢慢顺到上方的弧面，没有硬棱，不仅看着流畅，后续做铸造或者铣削加工的时候，也不会出现应力集中的问题。上方那个带小孔的凸台，最开始是想做成和主体一体的实心块，后来考虑到这个孔是用来装定位销或者穿小直径紧固件的，实心块太占重量，就把凸台内部做了局部掏空，只保留孔周围足够的壁厚，既不影响安装强度，还能减轻零件自重。

三个铰孔的端面特意做了0.5毫米的凸台止口，不是平的，这样装配的时候和配套的轴套端面贴合更紧密，不会因为加工面的平面度误差导致配合歪斜。底部的安装面做了轻微的下沉处理，避开安装时可能存在的焊缝或者毛刺，不用额外打磨安装面就能放平稳。材质选的是常用的45号钢质感调试的，光影特意打在三个铰孔的位置，能清晰看到孔壁的圆柱度和过渡曲面的光影走向，没有多余的装饰纹理，就是金属零件本身的哑光质感，方便看清楚结构细节。

整个零件没有多余的花哨结构，每一处凸起和开孔都是为了装配和受力服务的，三个铰点的中心距反复核对了三次，保证联动的时候三个连接的构件运动轨迹不干涉，耳板和主体衔接的地方加了小的加强筋，不是那种很突兀的大筋，是顺着曲面走的薄筋，不影响外观还能提升耳板的抗弯折能力。做这个模型的时候特意把所有的倒角都统一成了1毫米，除了特意留的止口凸台边缘，没有尖锐的棱角，不管是后续加工还是装配拿取，都不会划手，细节处的处理更贴合实际生产的需求，不是只停留在外观好看的层面。
