机械限位触发式行程开关组件设计

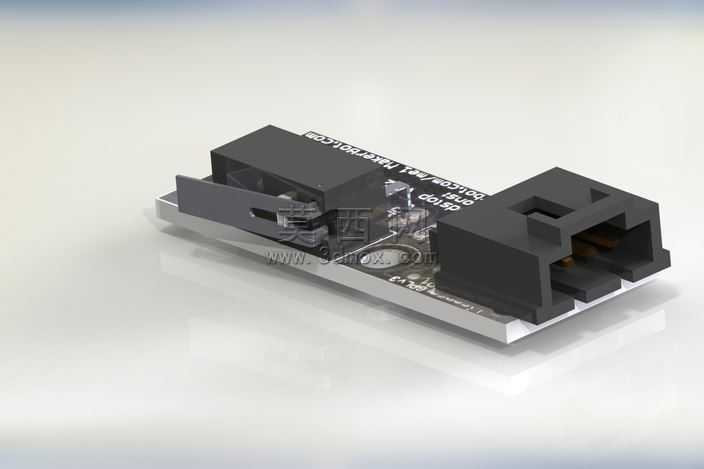

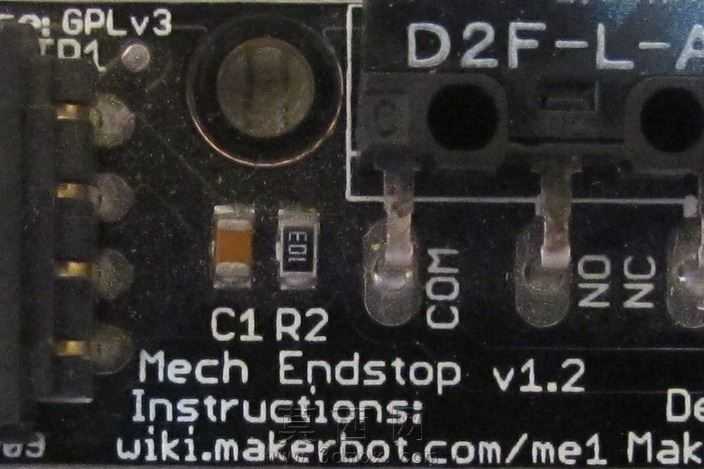

做这个限位组件的建模时，最先敲定的是触发摆臂的薄壁结构，一开始把摆臂厚度设成0.8mm，做装配干涉检查的时候发现摆臂下压到极限位置时，会和下方PCB板上的贴片元件蹭到，反复调整摆臂的弯折弧度，把触发端的下压行程预留出1.2mm的安全余量，既保证触发力度足够清脆，又不会压到板上的焊盘元件。黑色塑壳部分的卡扣结构改了三版，最开始做的是直插式卡扣，装配的时候要硬压，很容易把塑壳的卡脚掰断，后来把卡脚内侧做了15度的导向斜角，卡合位置预留0.1mm的装配间隙，扣合的时候能顺着斜角滑入卡槽，不用太大力就能卡紧，后期拆换也不会断脚。接插端口的建模特意对照了标准杜邦座的尺寸，内部的接触片槽位做了0.05mm的凸起定位筋，插端子的时候不会出现歪针、退针的情况，端口外侧做了一圈防呆凸台，反方向的插头根本插不进去，避免接线的时候接反信号。PCB板的建模没有做简化处理，板上的丝印标识、贴片元件的高度差都还原了出来，摆臂下方对应的微动开关位置，特意留了0.3mm的触发间隙，摆臂压下到行程的三分之二时就能触碰到开关按键，不会出现空行程。材质调试的时候，塑壳部分用了半哑光的黑色工程塑料质感，粗糙度调到0.8，避免渲染的时候出现过于刺眼的高光，PCB板做了沉金工艺的质感，焊盘部分带轻微的金属反光，摆臂的金属弹片部分调了带细微拉丝纹理的不锈钢材质，边缘做了微小的倒角处理，不会显得过于锋利。渲染的时候特意把接插口的内部结构做了半透视角的展示，能清楚看到内部的卡槽定位，触发摆臂的活动角度做了动态示意的参考，能直观看到下压时的运动轨迹。这个组件本身是3D打印机、自动化滑台里常用的限位部件，建模时把所有装配配合的公差都考虑进去，不管是做3D打印验证还是开模量产，都能直接拿模型做尺寸参考，不用再反复调整配合间隙，摆臂的触发力度也通过结构厚度做了适配，不会出现太硬按不动、太松误触发的情况。
