内河短途客运渡轮三维结构设计方案

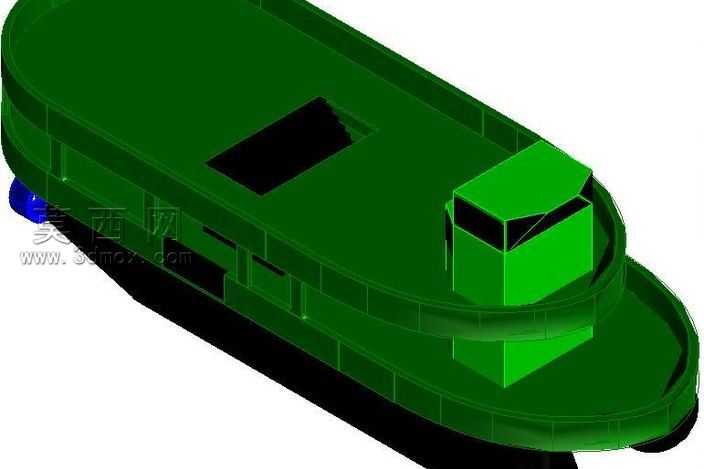

这次做客运渡轮的建模，是从实训设计视角切入的，毕竟是AutoCAD实践类的练手项目，没追求工业级的超精细参数化，反而把重点放在了新手能快速上手、结构逻辑清晰的方向上。一开始画船体轮廓的时候，没直接硬拉复杂的双曲外板，先把内河渡轮的典型特征抓准——圆钝的船首减少靠岸时的磕碰，平直的船身中段最大化客舱可用面积，船尾预留出推进装置的安装位，那个蓝色的尾端部件就是特意留出来的螺旋桨安装区域，没做多余的曲面拆分，就是为了后续如果要做3D打印或者简易加工的时候，不用拆太多支撑件。上层建筑的取舍也花了点心思，没加那些花里胡哨的装饰性桅杆、雷达架，毕竟是短途客运的渡轮，核心功能是载人和靠岸接驳，所以只保留了驾驶舱的凸起结构，驾驶舱的斜面前窗特意做了12度的倾角，不是随便拉的角度，是参考了内河船舶驾驶视野的要求，能减少前方水面反光对驾驶员的影响，同时也让模型的视觉重心更稳。客舱区域的那个方形开口，是预留的乘客上下舱通道，没做封闭的舱门是因为练手阶段先把主结构做准，后续如果要深化可以再加舱门、座椅这些细节，现在的结构刚好能让学习者一眼看明白船体的分层逻辑——外层是船壳，内层是舱室分隔，船底的压载区域做了加厚的实体处理，模拟真实渡轮的底部配重，避免模型看起来轻飘飘的。曲面处理上没追求G2连续那种工业级顺滑，毕竟是实训项目，船身的圆弧过渡用的是多段圆弧拼接，每段的半径都对应真实小型渡轮的外板曲率，新手跟着画的时候不用调复杂的曲面控制点，用基础的拉伸、倒圆角、布尔运算就能复现，不会因为曲面难度太高卡壳。装配逻辑上也做了简化，整个模型分成船壳主体、驾驶舱模块、尾端推进模块三个大部分，每个模块之间都是平面贴合的配合关系，没有复杂的卡扣、嵌套结构，学习者拆解的时候能快速分清每个部分的功能边界，不会被细碎的小零件搞混。材质调试的时候选了深绿色作为主船体颜色，是因为内河渡轮常用这种耐脏、辨识度高的涂装，驾驶舱用了稍浅一点的亮绿色做区分，尾端推进部件用蓝色跳色，既能快速识别不同模块，渲染的时候也不会因为颜色太杂显得乱，光影调试的时候特意把主光源打在船首侧方，把船身的棱线和圆弧过渡的阴影打出来，能直观看到船体的线型变化，不会是一团绿看不出结构。整个设计的亮点就是完全贴合实训教学的需求，没有冗余的结构，每个建模步骤都对应基础的CAD操作命令，做出来的模型既能当练习作业，也能后续深化改成仿真模型、3D打印摆件，实用性比那些花里胡哨的展示类模型强很多，毕竟练手的核心是搞懂船舶建模的基础逻辑，不是堆细节炫技。
