发动机罩壳体结构三维设计作品

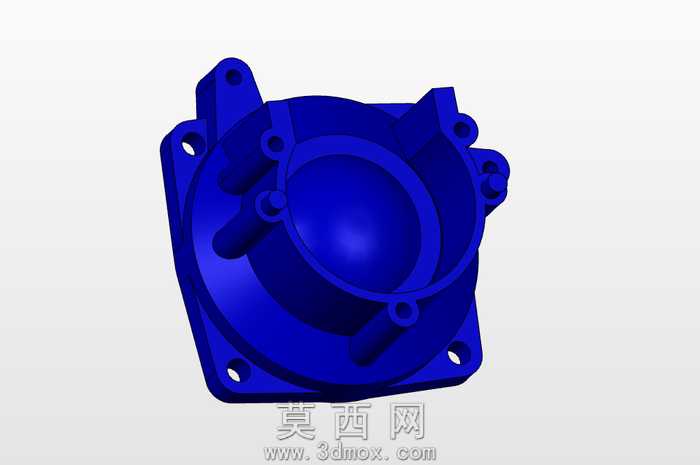

做这个发动机罩建模的时候，我是从加工适配的角度切入的，毕竟这类罩壳最终要落地加工，光看着好看没用，得兼顾压铸成型和后期机加的可行性。最开始画基础轮廓的时候，没直接拉个方块就切，先把核心腔体的深度定死——这个腔体是要罩住发动机内部传动组件的，留的间隙得刚好，既不能蹭到内部运动件，也不能做太宽浪费安装空间，腔体底部的圆弧过渡我反复调了三次曲率，一开始做的R角太小，压铸的时候容易出现应力集中导致开裂，后来把过渡R角放大到壁厚的1.5倍，还特意在转角处加了0.3度的拔模斜度，方便后期脱模的时候不刮伤内壁。

周围那几个带孔的安装凸台，我没直接在壳体壁上凸出来就完事，每个凸台根部都加了一圈加强筋，筋的厚度控制在壳体壁厚的0.8倍，太厚的话压铸冷却的时候容易出现缩孔，太薄又起不到加强作用，毕竟这几个孔是要穿螺栓把整个罩壳锁在发动机基体上的，拧紧螺栓的时候凸台要是裂了整个件就废了。还有那个环形的密封槽，一开始我把槽宽做的2mm，后来查了对应的密封圈线径，改成了1.8mm宽、1.2mm深，槽底的粗糙度在建模的时候就预留了机加余量，毕竟密封面不能直接用压铸面，得后期精铣才能保证不漏油。

侧面那几个突出的柱状结构，是给油路或者传感器留的让位通道，我特意把这几个柱体的轴线和安装孔的位置做了同轴度校验，避免后期装配件的时候出现对位偏差，柱体和主壳体连接的地方也做了顺滑的曲面过渡，没有硬直角，不然喷塑的时候边角容易积粉，外观不好看还容易掉漆。材质选的是常用的压铸铝合金，调渲染材质的时候特意把金属粗糙度调到18左右，加了一点点细微的颗粒质感，模拟真实压铸件的表面状态，光影打在腔体圆弧面上的时候，能清晰看到过渡面的顺滑度，没有出现面的褶皱或者断差。

整个建模过程里砍掉了好几个一开始想加的装饰性凸纹，那些纹路除了好看一点用没有，还会增加压铸模具的复杂度，提高加工成本，毕竟工业件还是实用优先。最后检查壁厚的时候，整个壳体的壁厚差控制在0.5mm以内，避免冷却的时候因为壁厚不均出现变形，安装孔的位置度公差在建模的时候就按IT7级预留了，后期机加的时候不用重新找正，能省不少装夹时间。这个模型不管是拿来做压铸工艺实训，还是直接改改参数用到实际小排量发动机的配套设计里，都能直接用，没有那种花里胡哨没法落地的结构。
