多接口集成式机械连接支架结构设计

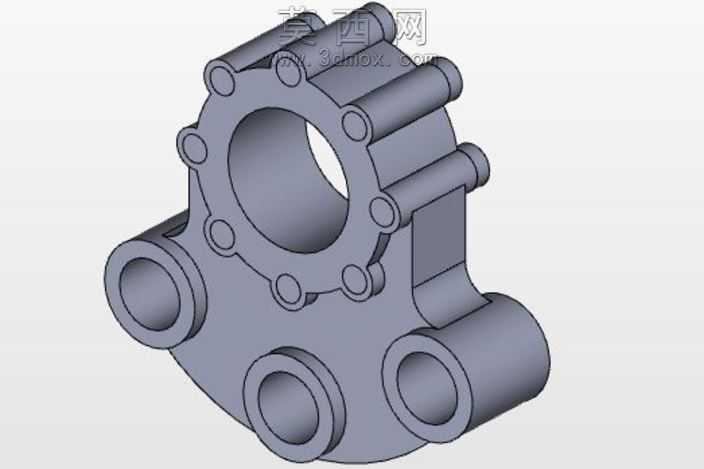

本连接支架采用三维参数化建模方式完成整体结构设计，建模过程中以功能适配为核心逻辑，先确定中心主通孔的基准轴线，以此为定位基准排布周边的连接结构。中心主孔为大直径贯通式设计，孔周均匀分布多个小型凸台定位孔，用于主对接部件的周向固定与定位，保证对接后部件的同轴度精度，避免运行过程中出现偏心晃动问题。支架主体向外延伸出三个不同朝向的圆柱筒状接口，每个接口均为中空贯通结构，接口端部做了加厚凸缘处理，提升接口处的结构强度，避免装配锁紧时出现应力开裂问题，三个接口的轴线分别朝向不同空间角度，可适配不同走向的管路或杆件连接需求，实现多方向的集成连接功能。建模过程中对所有棱边做了圆角过渡处理，既消除了尖锐边角带来的应力集中隐患，也优化了零件的加工工艺性，减少铣削加工时的刀具崩损风险。材质设定为常用的铸造铝合金，兼顾结构强度与轻量化需求，渲染时采用哑光金属质感，清晰呈现各部位的结构轮廓与壁厚分布，方便直观查看各接口的相对位置与连接关系。整体结构采用一体化成型设计思路，减少了分体装配带来的累积误差，各连接部位的壁厚经过受力仿真校验，在满足承重与连接强度要求的前提下尽可能缩减冗余壁厚，降低零件整体重量。设计过程中充分考虑了装配便利性，各接口的安装孔位均预留了足够的扳手操作空间，中心孔与周边接口的位置公差严格按照机械装配通用标准设定，可直接适配常规标准件的装配需求，无需额外进行二次加工修正，能够广泛应用于各类机械设备的管路连接、部件支撑场景，实现多部件的集成固定与空间位置定位。
