游戏主题三叉爪形带螺杆连接件设计

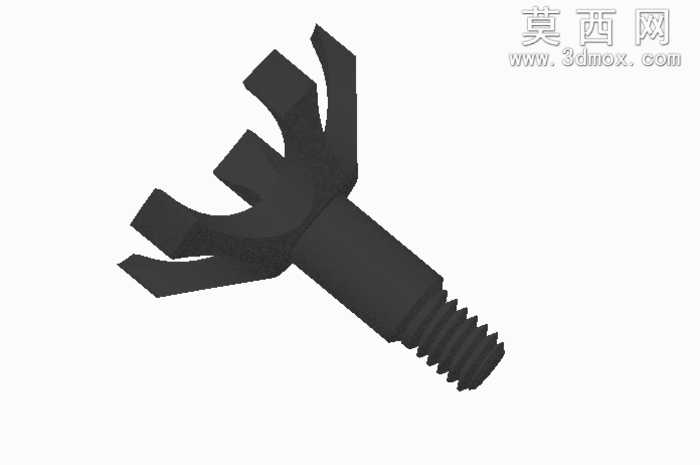

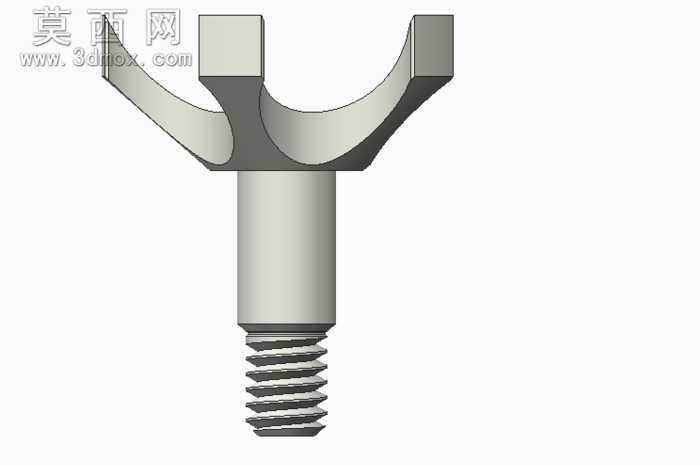

做这个带三叉爪头的螺杆零件时，一开始是想做个有辨识度的游戏周边小连接件，没走常规紧固件的刻板造型路子。爪部的分叉角度调了好多次，最开始把每个爪片做的太单薄，渲染的时候看着像塑料片没质感，后来把每个爪的根部做了加厚过渡，和中间的杆身衔接处做了小圆弧倒钝，既避免了建模时出现应力集中的锐角，也让整个爪头的力量感出来了，不会显得头重脚轻。杆身的螺纹部分没直接调用软件自带的标准螺纹库，因为要适配小尺寸的展示效果，把牙距稍微放大了0.2毫米，不然渲染的时候螺纹细节糊成一片，根本看不出螺杆的结构特征，而且螺纹收尾的地方特意做了退刀槽的小结构，不是直接把螺纹切到杆身尽头，那样看着太假，不符合实际加工的逻辑。爪头的每个分叉边缘都做了微小的倒角，不是锋利的直角，一方面是如果后续要做3D打印实物的话，不会刮手，另一方面打光的时候，倒角面能接住环境光，不会出现整块死黑的阴影，材质选了哑光磨砂的黑色金属质感，没做亮面镀铬的效果，亮面太跳不符合游戏道具那种偏硬核的质感，粗糙度调到0.6左右，高光压得比较弱，只有在棱边位置留一点细微的高光，突出结构轮廓就行。装配逻辑上，这个零件是可以单独作为装饰紧固件用的，螺杆部分的直径和爪头的中心孔做了同轴度约束，三个爪片围绕中心轴呈120度均匀分布，没做不对称的造型，就是为了拧动的时候受力均匀，不会出现偏斜。最开始试过把爪片做成长短不一的造型，视觉上更有张力，但实际如果要拧动的话，长短爪会导致施力点偏移，根本没法正常当连接件用，最后还是取舍成等长等角度的均匀分布，兼顾造型辨识度和实际使用的合理性。曲面处理的时候，爪片的弧形曲面没做太复杂的曲率变化，就是顺着根部到爪尖做平缓的收窄，曲率连续调到G2就停了，没必要做G3的高阶连续，毕竟是小尺寸的五金类零件，太顺滑的曲面反而会失去金属零件那种硬朗的工业感，而且曲面太复杂的话，后续导出到其他软件做渲染或者加工编程的时候，容易出现破面。光影调试的时候特意在爪头的斜上方打了一盏主光，把三个爪片之间的缝隙阴影打出来，突出爪部的层次感，下方补了一盏弱光，把螺杆部分的螺纹细节照亮，不会让下半部分隐在黑暗里，整个模型的比例是螺杆长度占整体的五分之三，爪头占五分之二，拿在手里的配重感也刚好，不会头重脚轻，不管是做游戏周边的装饰件，还是做小型文创产品的连接结构都能用，造型上比普通的螺丝有记忆点，结构上又满足紧固件的基本装配要求，没有为了造型完全牺牲实用性。
