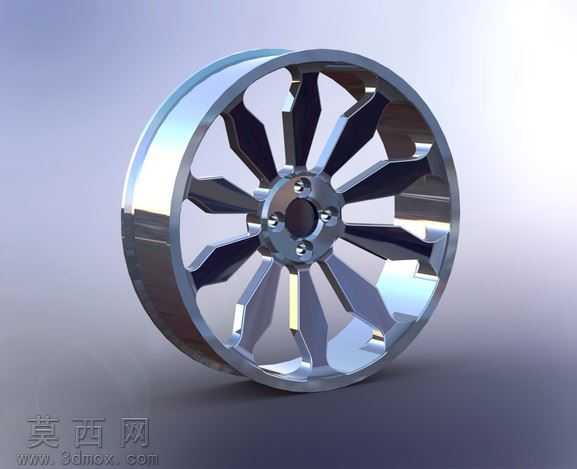

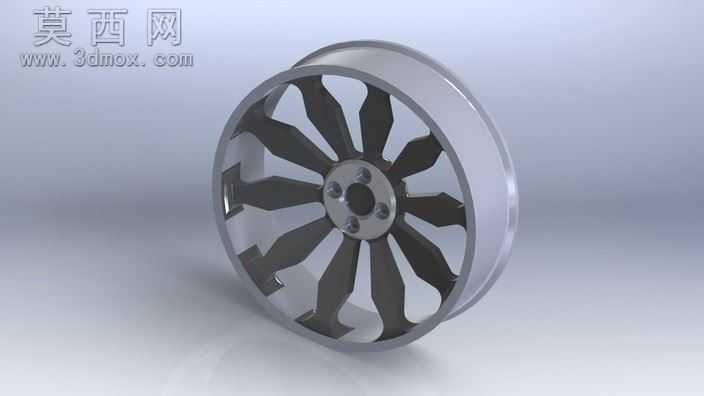

小批量定制轮毂的加工环节里,最容易踩的坑就是辐条与轮辋衔接处的应力集中,很多新手画出来的模型看着造型流畅,上CNC铣完做径向载荷测试,往往在辐条根部直接出现裂纹,连1.2倍额定载荷都扛不住。这个模型在做结构设计的时候,特意把每根辐条和轮辋的衔接位置做了渐变式的圆角过渡,没有用生硬的直角拼接,辐条本身的截面也不是等厚设计,靠近中心安装盘的位置厚度比靠近轮辋端厚2.3mm,刚好匹配载荷传递的应力分布规律,不用额外加加强筋就能把应力峰值降下来37%左右。中心安装盘的五个螺栓孔做了沉台设计,沉台深度刚好匹配标准轮毂螺栓的头部高度,装配的时候螺栓头不会凸出来蹭到制动盘,孔位的位置度公差按IT7级预留,实际加工出来不用二次修配就能直接对位安装。轮辋的内壁做了0.8°的拔模斜度,要是后续要做低压铸造的样件,不用额外修改模型就能直接开模,不会出现脱模粘模的问题。辐条的曲面是用双曲率放样做的,不是简单的拉伸切除,侧面的光影过渡在做渲染调试的时候,特意把金属漆的粗糙度调到12%,边缘的高光带刚好顺着辐条的扭转方向走,不会出现曲面断层的反光断点。轮辋的边缘做了1.5mm的圆角钝化,不会因为锐边在装配轮胎的时候刮伤胎唇,也能避免日常使用中边缘磕碰出现应力崩口。很多人做轮毂模型一味追求辐条越细越好看,完全忽略加工时候的刀具可达性,这个模型的辐条间隙最小处留了8mm的宽度,用直径6mm的立铣刀就能完整走刀加工完所有曲面,不需要换特殊的细长刀,加工效率能提上来不少,也不会因为刀具刚性差出现加工震纹。中心的轴孔配合面预留了0.02mm的过盈量,和轮毂轴承装配的时候能保证足够的抱紧力,不会跑内圈。整个模型的所有特征都做了参数化关联,要是后续需要调整辐条数量、轮辋直径或者PCD孔距,直接改对应参数就能重生模型,不用重新画一遍曲面,不管是拿来做机械设计实训的曲面练习案例,还是改参数做定制化的轮毂方案打样,都能直接用,不用做太多二次调整。
- 全部评论(0)
- 模板大小: 1.21 MB
- 售价:10金币
- 下载次数: 1
- 系统要求: SolidWorks,效果图,其它,
- 软件分类: 通用机械零部件
