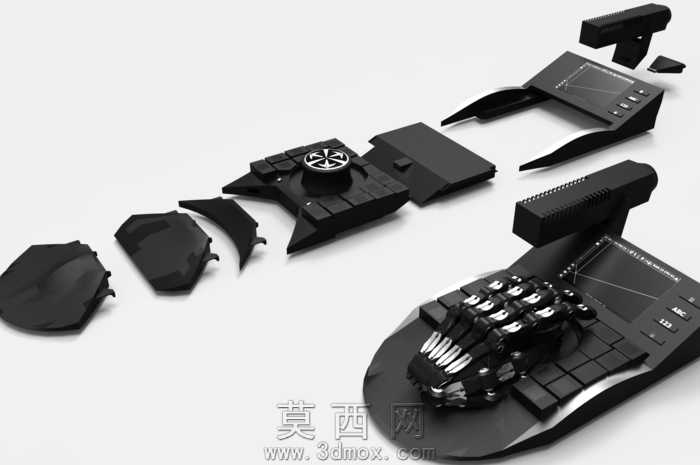

3Dconnexion空间鼠标爆炸结构三维设计

做手板加工的师傅都清楚，这类异形人机交互外设最容易踩的坑，就是拆件后拼合缝歪歪扭扭，按键按下去卡滞弹不回来，曲面握感区打磨后和设计图差出几毫米，握在手里硌手。这个模型直接把整机拆成了独立的爆炸视图状态，每个零件的配合边界都留得清清楚楚，不用拿到模型后再自己拆件算公差。

你看那个带操控旋钮的上盖主体，边缘的曲面不是随便拉个放样就完事的，每一段弧度都对应手掌虎口贴合的位置，建模的时候特意把曲面的G2连续断点设在了零件拼合的止口位置，后期CNC加工的时候，刀具走到拼缝处刚好抬刀，不会在手握的接触区留下接刀痕。旁边拆分出来的侧按键模组，每个按键的导向柱长度都留了0.2mm的预压行程，装到壳体里不会因为塑胶件的收缩率出现按不动的情况，连按键和壳体之间的间隙都按0.15mm的装配公差留了余量，打样的时候不用反复修配按键孔。

那个后置的功能模块支架，特意做了镂空的加强筋结构，不是傻厚的实心块，既减轻了整机重量，又能保证支架装到主板上不会因为频繁掰动出现断裂。底部的掌托曲面，建模的时候特意把边缘的圆角做了渐变处理，靠近手腕的位置圆角R5，靠近按键区的位置圆角收窄到R2，既不会硌手腕，又能给按键区留出足够的装配空间。爆炸视图里每个零件的装配顺序都顺着实际生产的组装流程排，先装底部的配重块和主板，再装侧按键模组，最后扣上盖和操控旋钮，装的时候不会出现零件干涉装不进去的情况。

之前帮客户做同类空间鼠标手板的时候，就碰到过模型没做拆件处理，曲面是整面没断开，加工的时候只能整块料雕，雕完再切割拆件，拼起来缝大得能塞进去一张A4纸，后期补灰打磨花了三倍工时。这个模型提前把所有拆件的止口、卡扣位置都做出来了，连卡扣的倒扣量都按ABS材质的特性设了0.3mm，拆件打样的时候直接导出单个零件的图就能上机加工，不用再二次改结构。

你再看那个操控旋钮的底座，和上盖的配合位置做了一圈定位凸台，装的时候对准凸台放下去就不会歪，旋钮转动的时候不会出现偏心晃动感。连内部的走线槽都在壳体上留好了位置，装线的时候不用硬塞线把壳体顶出白印。做这类外设产品的结构验证，最怕的就是模型看着好看，实际加工出来全是装配问题，这个模型把生产端会碰到的公差、拆件、装配问题都提前在建模阶段做了规避，不管是拿来做竞赛实训的结构参考，还是直接拿去打手板验证，都能省掉不少反复改模的时间。
