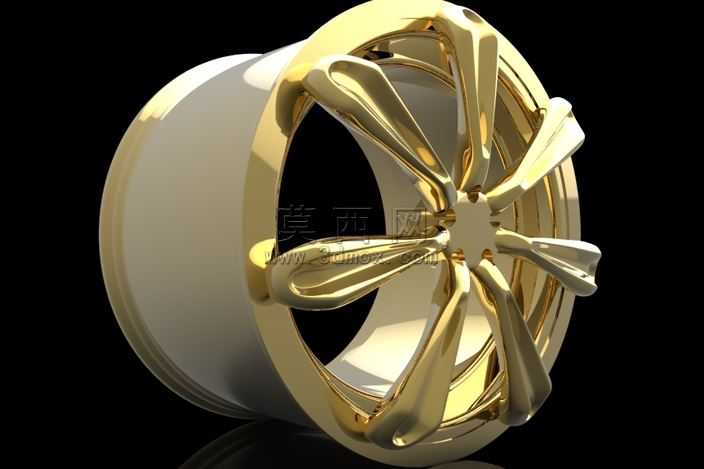

概念款多辐条汽车轮毂结构设计

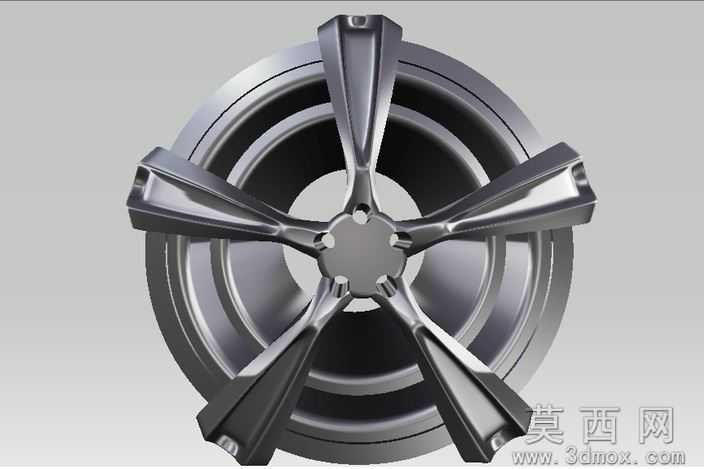

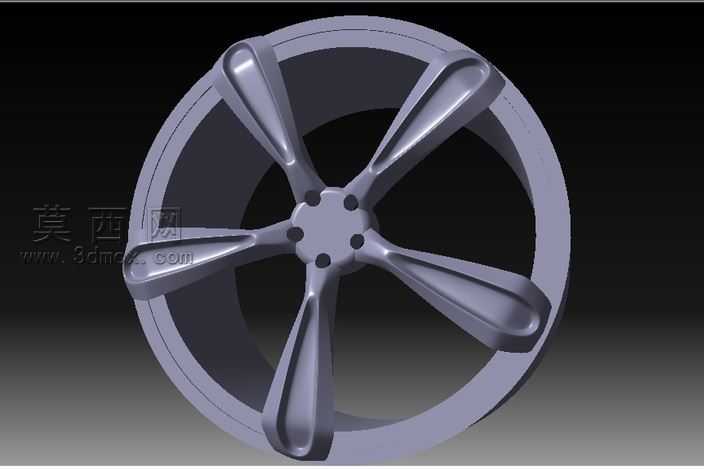

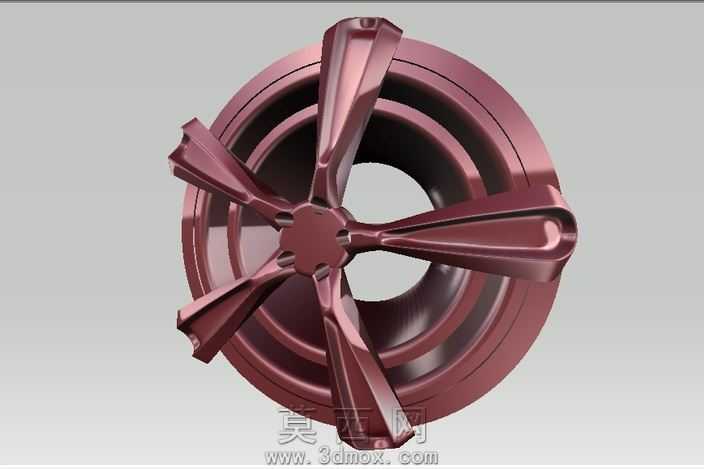

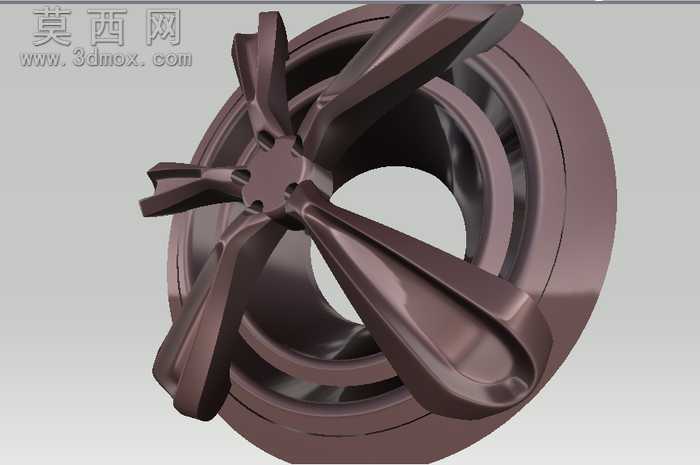

铝合金轮毂低压铸造生产里最容易出问题的就是辐条与轮心衔接的热节位置，厚大截面冷却速度慢，很容易形成缩松缩孔，做机加工后露出来的气孔缺陷直接让成品报废率飙到15%以上。这款概念轮毂在做结构排布的时候特意把每根辐条的截面做了渐变收窄，靠近轮心安装座的位置做了内凹的减重弧槽，既没有削弱螺栓安装位的压紧强度，还把热节位置的壁厚差控制在了2.5mm以内，铸造时的顺序冷却路径顺着辐条从轮心往轮辋方向走，不用额外加补贴就能让冒口补缩效率提上来。

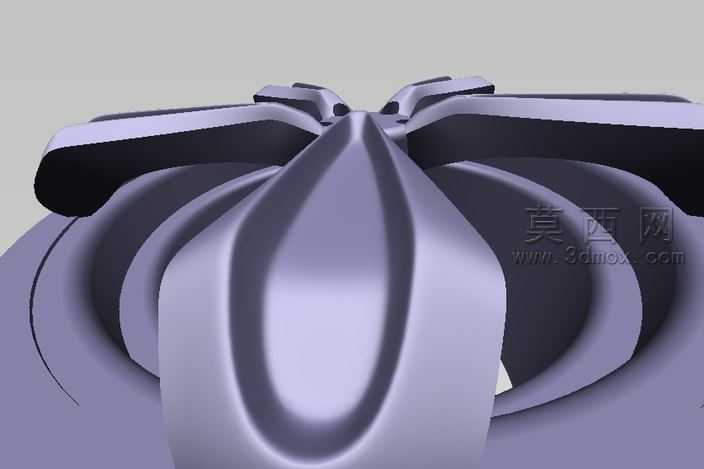

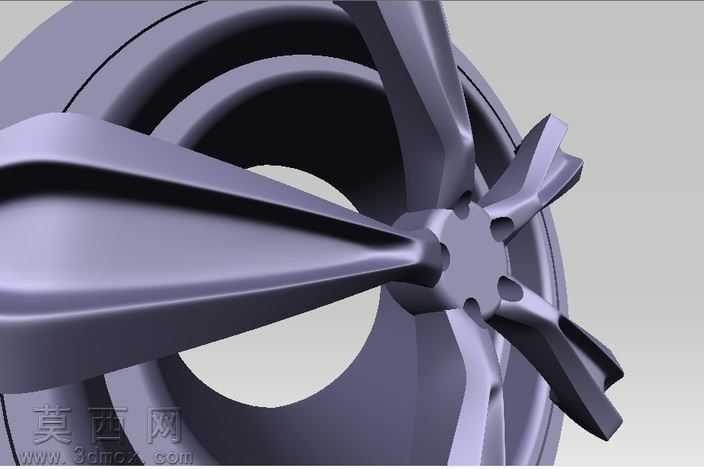

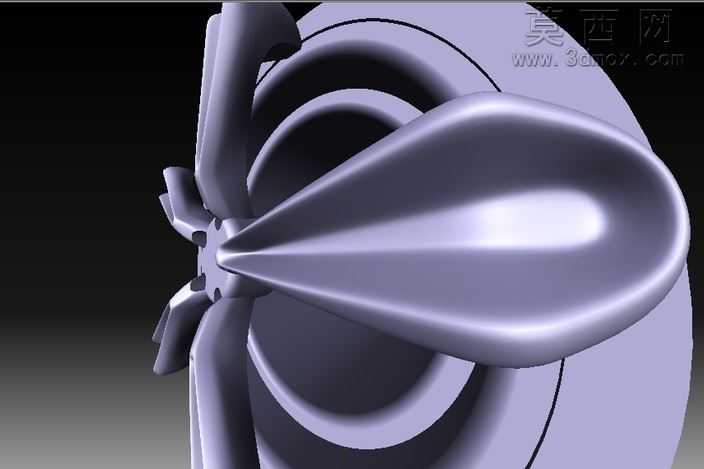

曲面部分是这款概念设计的亮点，辐条不是常规的等宽直条，侧面做了双曲率的扭转面，光影下的棱线转折刚好顺着车轮转动的受力方向走，不是为了造型硬凹的无效曲面。做曲面搭接的时候特意把辐条和轮辋的衔接圆角做了变半径处理，靠近辐条正面的圆角R3.2，背面藏在轮腔里的圆角R6，既保证了外观的锐利精致感，又能分散车辆过坑时的冲击载荷，不会在圆角根部出现应力集中导致的辐条开裂。

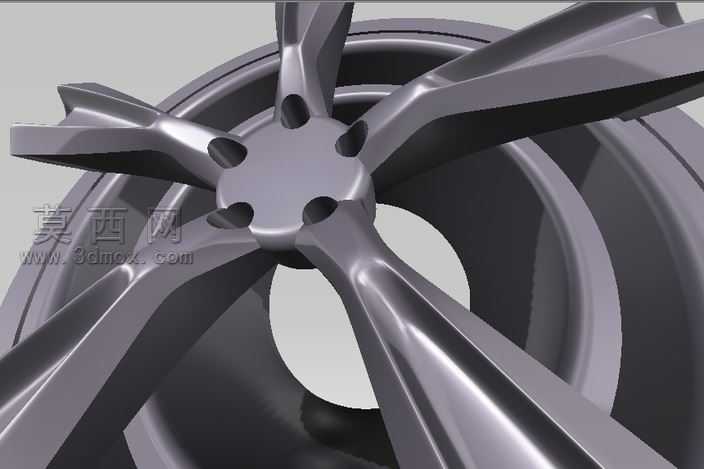

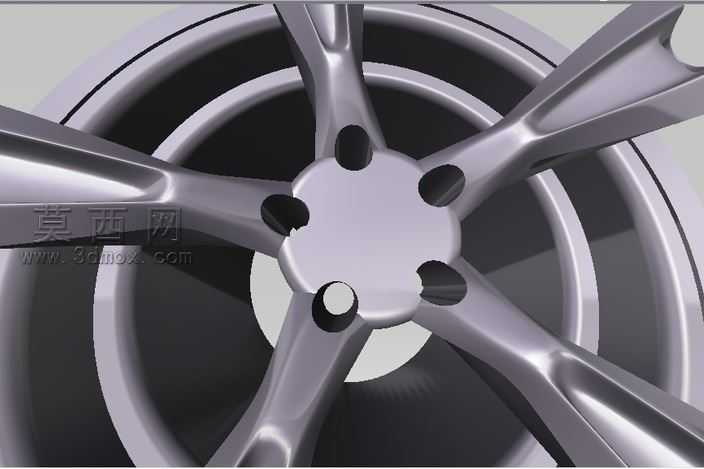

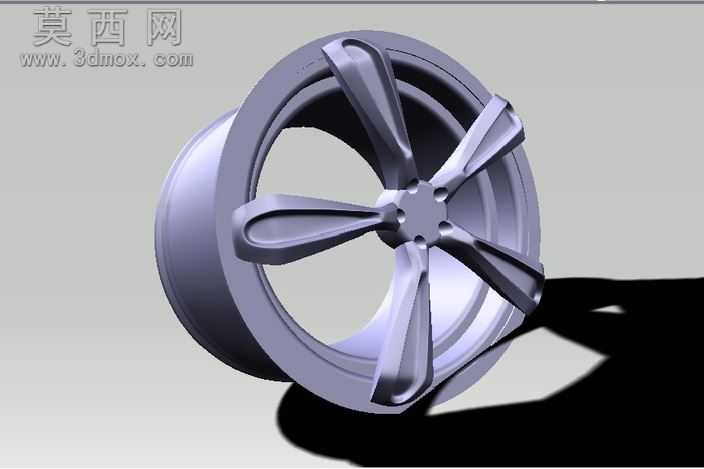

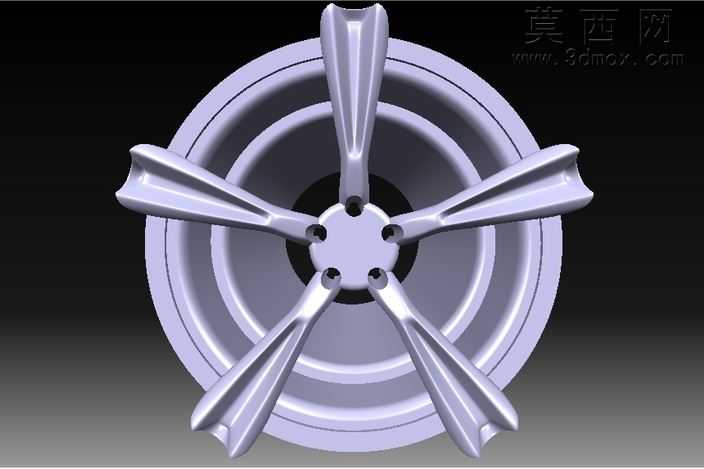

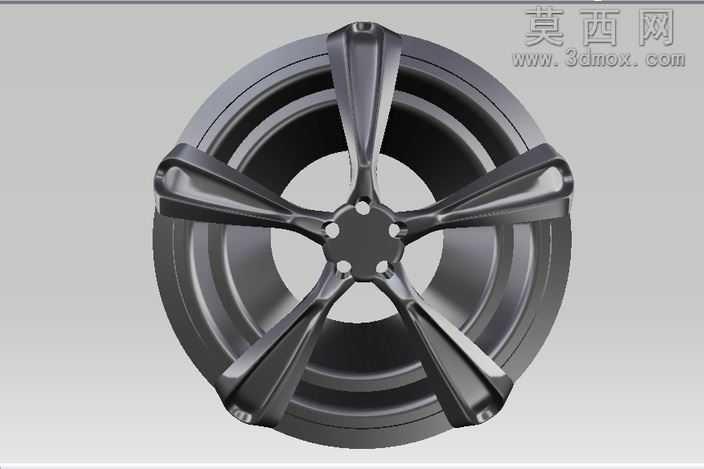

轮心的五个螺栓孔位做了0.2mm的凸台余量，实际装车的时候这个面是和轮毂轴承端面贴合的，留的余量刚好够做精加工后的平面度校准，不会因为铸造面的平面度误差导致车轮装上去后高速抖动。轮辋部分的胎圈座位置严格按照乘用车轮辋标准做了15度的锥面，概念设计阶段也没有丢落地适配性，不管是做低压铸造样件还是直接做铣削手板，都能直接装标准尺寸的真空胎，不用额外修配胎圈位置。

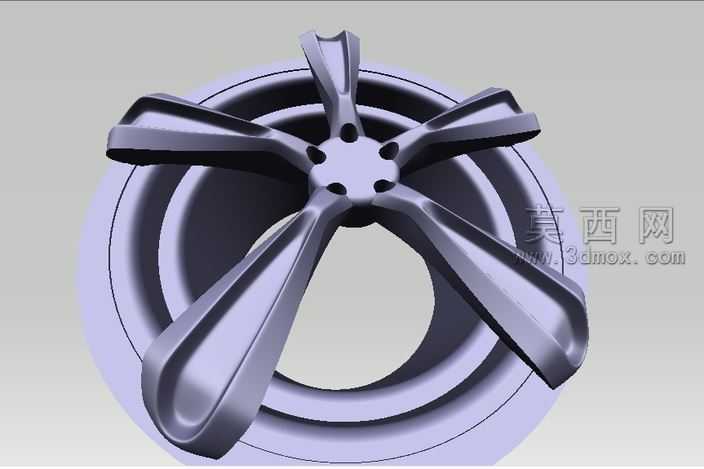

辐条背面的空腔做了圆弧过渡，没有尖锐的清角，做涂装的时候粉末不会在死角积粉，流平后的漆面厚度均匀，不会出现边角位置漆薄掉皮的问题。做动平衡仿真的时候，这款辐条排布的不平衡量比同尺寸的常规五辐轮毂低12g左右，后期装车打平衡块的重量更小，高速行驶的抖动控制更好。概念设计不是只做外观好看的花架子，每一处曲面和壁厚的调整都兼顾了加工可行性和实际装车的性能，不管是拿来做设计方案展示，还是作为轮毂结构设计的实训参考，都能摸到真实工程设计里造型和工艺、性能平衡的核心逻辑。
