奥迪R8跑车曲面造型三维设计作品

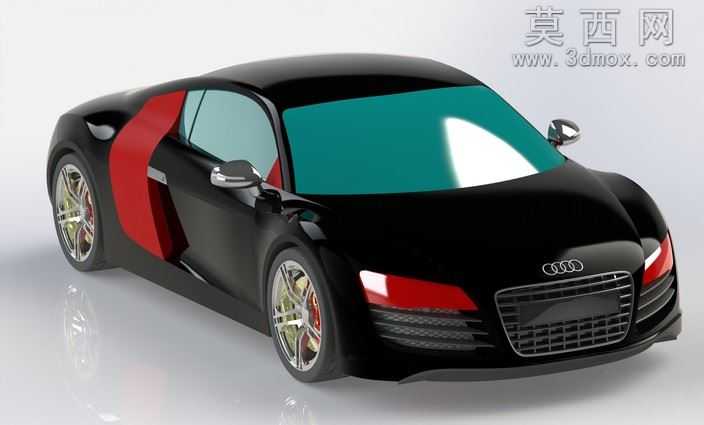

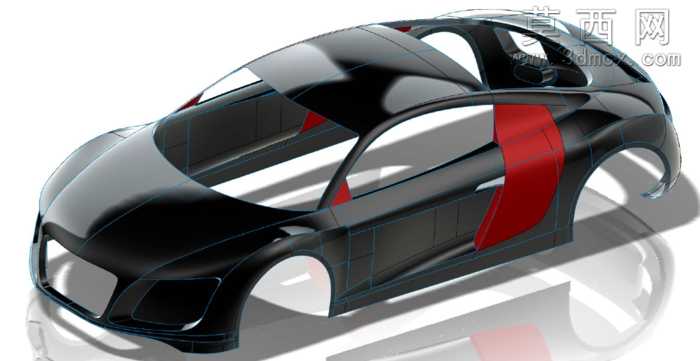

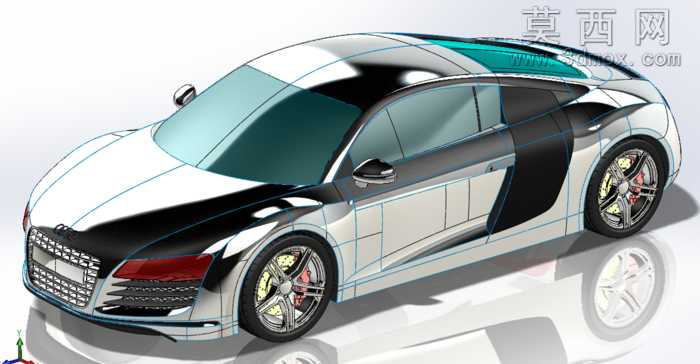

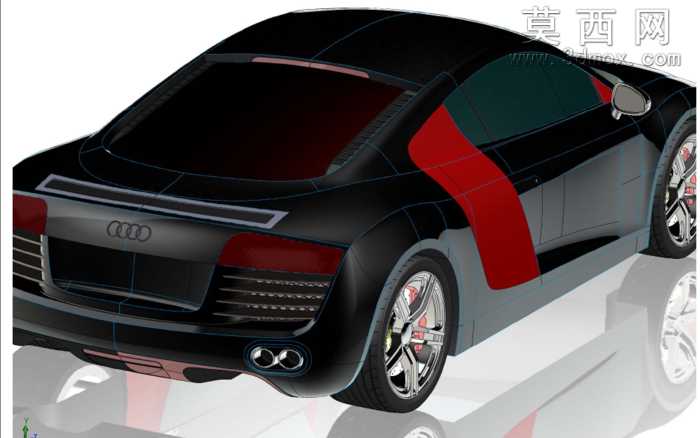

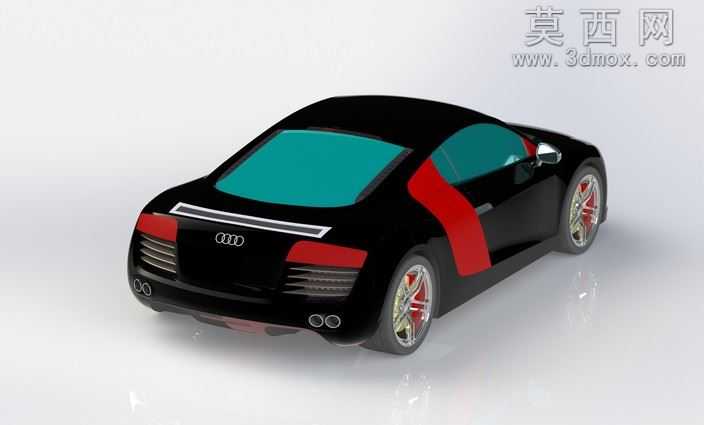

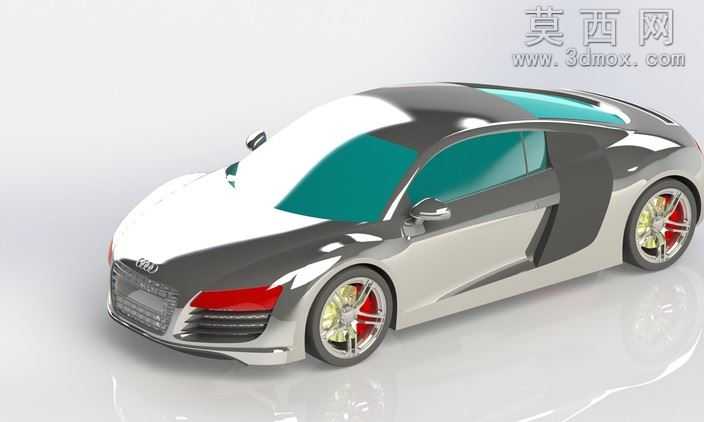

本次设计的作品为奥迪R8双门运动跑车的全外观曲面三维造型，建模过程以曲面递进式构建为核心思路，从整车比例框架搭建开始，先确定车身总长、轴距、轮距、车高、前后悬的核心尺寸基准，勾勒出跑车低趴宽体的侧面轮廓线，确保腰线从车头翼子板顺滑延伸至车尾的流畅度，还原量产车型的动感比例。建模阶段先从前脸进气格栅的轮廓入手，构建奥迪标志性的一体式格栅曲面，匹配大灯组的锐利切角造型，还原大灯内部灯腔的分层结构，前保险杠的进气导流槽曲面做了连续曲率处理，保证空气导流结构的造型还原度。车身侧面是本次建模的核心难点，侧门区域的曲面大弧面从A柱下方顺滑过渡到C柱，侧进气口的凹凸曲面做了G2连续处理，避免曲面拼接处出现生硬折角，车门把手的嵌入式造型与侧曲面做了一体化融合，后视镜的流线型外壳单独构建曲面后与车门曲面做匹配衔接，轮拱区域的外扩曲面贴合跑车宽体的视觉特征，还原轮胎与轮拱之间的标准间隙。车窗部分的曲面按照实车的倾斜角度构建，前挡风玻璃的大弧度曲面与A柱曲面顺滑衔接，侧窗的无边框造型贴合车门上沿轮廓，车顶的溜背线条从B柱开始平缓下滑至车尾，保证Coupe车型的流畅车顶曲线。轮毂部分采用多辐条运动造型，还原刹车卡钳的红色外观与刹车盘的通风结构，轮胎表面的胎纹做了简化处理以保证模型整体的轻量化。车尾部分的造型还原了R8标志性的引擎舱透明盖板，盖板下方的引擎舱结构做了基础轮廓构建，尾灯组的横向延展曲面与车尾上沿的尾翼造型做一体化衔接，后保险杠的扩散器结构做了分层曲面处理，还原性能跑车的空气动力学外观特征。材质渲染阶段，车身主体采用高反光金属车漆材质，调整反射参数模拟现实环境中车漆的镜面反射效果，车窗部分采用半透明深色玻璃材质，调整透明度与反射率还原贴膜玻璃的视觉效果，轮毂采用亮面金属镀铬材质，刹车卡钳赋予高饱和度红色烤漆材质，轮胎采用哑光黑色橡胶材质，不同材质的质感区分清晰，打光阶段采用三点布光法，主光源从侧上方打亮车身主体曲面，辅助光源补全暗部细节避免死黑，轮廓光勾勒车身边缘线条，最终渲染出的效果图完整呈现出奥迪R8跑车的动感外观与精致曲面质感，整个建模过程历时两月完成，反复调整曲面曲率保证造型还原度，仅省略了后扰流板的细节结构，整体完整度较高。
