钢管桁架式赛车车架结构三维设计

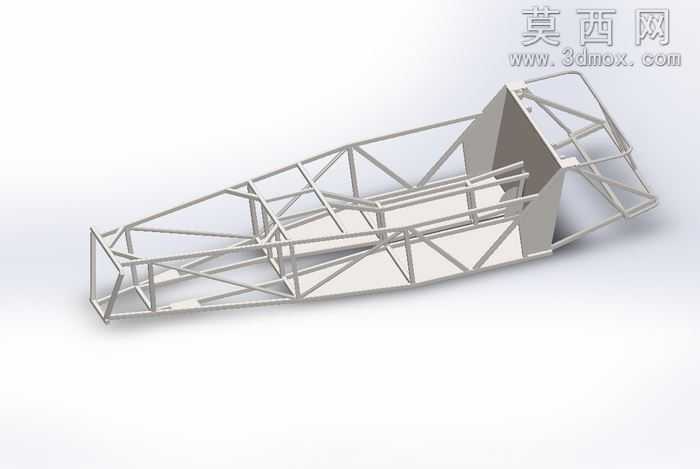

本作品为钢管桁架式赛车承载车架的三维建模成果，建模过程严格遵循赛车车架的力学承载逻辑与赛事改装的设计规范，依托三维参数化建模技术完成整体结构搭建。建模初期先梳理车架的功能分区，从前部碰撞溃缩区、驾驶舱承载区到后部动力安装区，依次确定各段钢管的空间走向、连接节点位置，通过基准面、基准轴的精准定位搭建整体线框骨架，再基于线框生成对应规格的钢管实体，还原桁架结构的空间交错形态。建模过程中对每一处钢管衔接节点做了贴合实际焊接工艺的处理，避免出现结构干涉与不合理的锐角衔接，保证各杆件的受力传递路径连贯顺畅，同时对驾驶舱的轮廓边界做了适配人体工学的空间预留，满足驾乘人员的操作空间需求。材质设置上为车架赋予哑光金属钢材材质，还原钢管材质的冷硬质感与金属光泽，通过渲染参数调整突出桁架结构的空间层次感，将前后不同管径钢管的粗细差异、斜向加强筋的支撑结构清晰呈现，直观展示车架的受力传递逻辑。设计思路上采用空间桁架结构形式，通过多组三角形稳定结构分散行驶过程中的弯曲、扭转载荷，在保证整体结构刚度与强度的前提下尽可能优化管材排布，剔除冗余杆件实现轻量化目标，前部预留的碰撞溃缩结构可在撞击时通过杆件形变吸收冲击能量，中部驾驶舱区域做了加强筋加密处理，形成高强度的乘员保护笼，后部的动力安装位预留了标准安装点位，可适配对应规格的动力总成与悬挂连接结构。整体模型完整还原了钢管赛车车架的结构细节，各杆件的连接关系清晰准确，既符合钢管赛车的实际制作工艺要求，也可作为车架结构力学分析、改装方案优化的基础三维载体，清晰展现了桁架式车架在轻量化与高刚度平衡上的设计优势。
