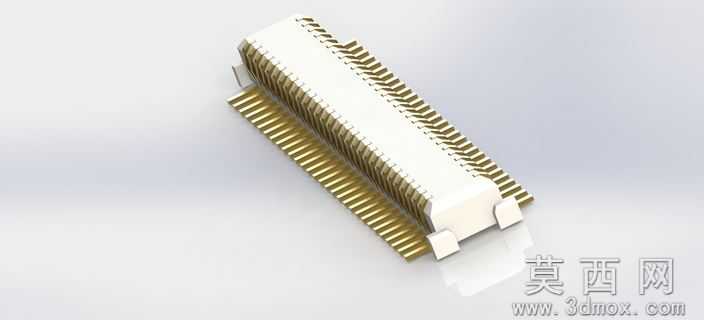

SIM900模块GSM板对板连接插头结构模型

通讯板卡量产返修里最容易出问题的就是这类板对板连接插头，插歪导致针脚变形、焊盘脱落的返修占比能到通讯模组返修量的三成，做这个模型的时候特意把容易出装配问题的结构细节做了还原。你看这个插头的塑壳定位凸台，不是随便做个方块凸出来，两个凸台的倒角差了0.15mm，靠这个防呆设计，工人手工装配的时候不用反复核对方向，反着根本插不进去，能直接把插反的不良率压到几乎为零。接触端子的排布不是等距均分，两端的接地端子比信号端子长出0.2mm，插合的时候先接触接地端，能把静电释放路径提前，避免插拔瞬间的静电打坏SIM900模块的内部芯片，这个细节很多新手建模的时候会忽略，直接把所有端子做一样长，做出来的模型看着像，实际不符合工程设计逻辑。塑壳侧面的卡扣结构做了0.3mm的让位间隙，不是卡得死死的，SMT过回流焊的时候塑壳受热膨胀有释放空间，不会因为热胀冷缩把塑壳撑裂，也不会让端子移位导致虚焊。端子的镀金层区域在模型里也做了区分，接触段的镀金厚度对应1u"的耐磨层，焊接段做了镀锡层的质感区分，渲染的时候特意把两种镀层的金属反光差调出来，不会整个端子都是同一种亮金色，看着假。插合面的端子槽做了0.1mm的导向倒角，公头插进去的时候哪怕有轻微偏斜，也能顺着倒角滑进槽位，不会直接把针脚顶弯。很多实训的学生做这类接插件模型，只会照着外观拉个长方体排上针脚，根本不会注意这些藏在结构里的工程细节，拿这个模型做装配练习的时候，能直接对应到实际生产里的SMT贴装公差、手工装配容错、ESD防护要求这些落地的知识点，不是空有外形的花架子。塑壳的材质选的是耐高温LCP塑料的质感，表面做了细微的磨砂纹理，不是光溜溜的亮面，过回流焊260度的高温下不会变形起泡，这个材质特性也在模型的外观表现里做了对应，不会和普通ABS塑料的外壳质感混为一谈。底部的焊盘做了向内收0.1mm的偷锡设计，过波峰焊的时候多余的焊锡会顺着收边流走，不会堆在焊盘根部连锡短路，这些细节都是实际踩过返修的坑才会特意还原的，不是对着照片描外形能做出来的。
