植物提取用立式三罐组脱水装置

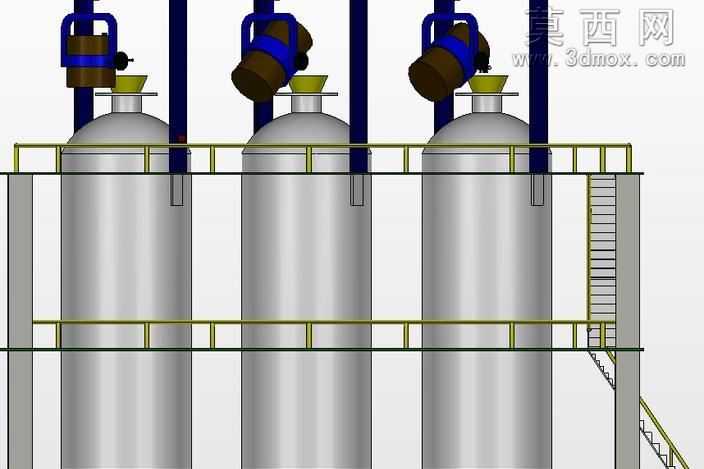

植物提取生产线里的脱水工段，最容易出问题的就是多罐并行作业时的进料对位偏差，还有高空操作平台的安全间隙预留不足，不少现场安装完才发现操作位够不着进料口，护栏和进料装置干涉，后期改造成本极高。这套三罐组立式脱水器模型，从装配逻辑视角把现场容易踩的坑都提前在建模阶段做了校验。三个等径立式罐体并排排布，支撑立柱的定位基准完全对齐，两层操作平台的护栏高度按现场操作规范留足了1.2米的安全高度，爬梯的踏步间距也按人体工程学做了调整，不会出现踩空或者抬腿费劲的情况。顶部的三个进料翻转装置，和每个罐体的进料口中心同轴度偏差控制在0.5mm以内，建模时特意做了翻转动作的干涉检查，不管是进料位还是待机位，都不会和顶部的支撑横梁、护栏产生碰撞，之前见过不少同类装置因为没做动作仿真，翻转进料时磕碰到护栏，要么磨坏设备外壳，要么洒料造成生产浪费。罐体上的接口位置也做了优化，所有外接管路的接口都朝向操作侧，后期接管道的时候不用绕到罐体背面，维修拆装也方便，平台上预留的操作空间足够工人站着完成进料、观察、取样的全套动作，不会因为空间局促导致操作失误。模型里的材质表现也贴合实际生产场景，罐体做了哑光不锈钢的质感，护栏用了工业黄的警示配色，爬梯的防滑纹路都做了细节还原，不管是用来做生产线布局仿真，还是给职校的实训教学做演示模型，都能直接对应到现场的真实结构，不用再额外调整细节。做装配校验的时候，特意把每个连接部位的配合公差都做了标注，立柱和平台的连接用螺栓紧固的结构，现场安装时不用二次打孔，所有零件的定位基准统一，组装效率能比没做装配校验的图纸提升三成以上，也避免了现场装不上再返厂修改零件的麻烦。
