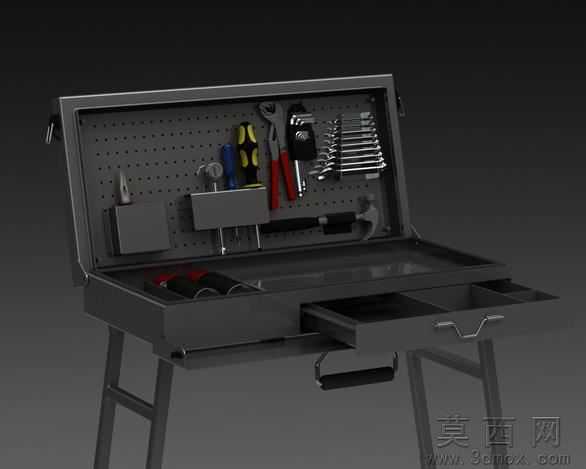

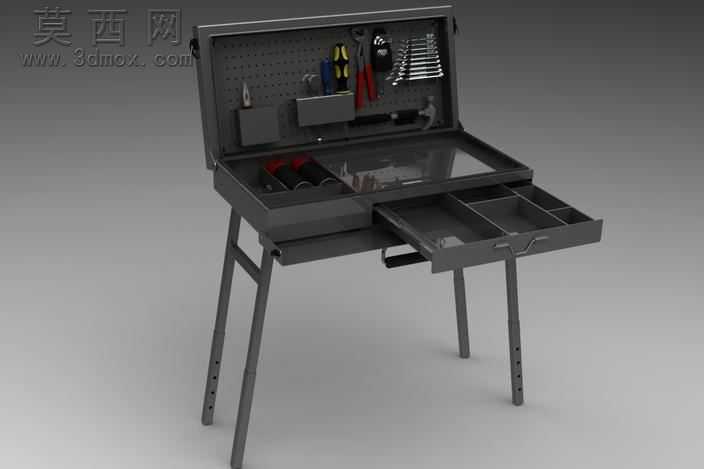

带支架可折叠便携式桌面工具收纳箱

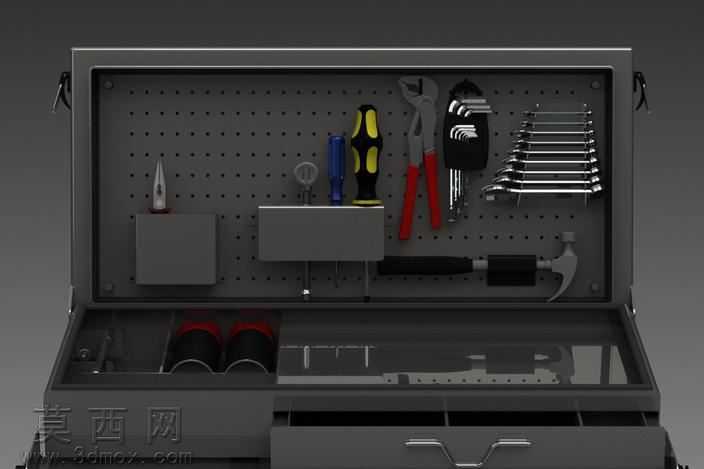

外出上门做设备维保的时候，最头疼的就是工具摊一地找不到，蹲在地上翻半小时活还没开始干腰先酸了，这款带支架的便携工具收纳箱，就是冲着现场作业的痛点做的结构设计。箱盖内侧的洞洞板没有做满版等距孔，特意把常用扳手、螺丝刀的挂位孔距做了适配调整，挂放长柄工具的时候不会和下层抽屉的开合轨迹干涉，之前试过做全孔距通用款，挂上长柄螺丝刀之后抽屉拉到一半就会被柄尾卡住，现场用的时候要先把工具摘下来才能开抽屉，反而耽误事。箱体和支架的连接位做了隐藏式的快拆锁扣，不用额外带扳手拧螺丝，展开的时候把支架腿卡进箱体底部的定位槽，扣上锁扣就能直接当临时工作台用，台面高度刚好到成年人腰腹位置，站着拧螺丝、拆小零件不用弯腰，收折的时候按一下锁扣就能把支架腿折进箱体底部的预留槽里，提手的位置做了偏心配重，装满工具提起来的时候箱体不会歪歪扭扭晃荡，不会磕到腿。抽屉的滑轨没有用普通的三节轨，选了带阻尼限位的结构，拉到最大行程的时候会自动卡止，哪怕在有点坡度的地面上放着，抽屉也不会自己滑出来掉工具，抽屉内部的分隔板做了可插拔设计，放不同尺寸的套筒、批头的时候可以自己调整格位大小，不用硬塞挤得工具变形。箱盖和箱体的合页做了加厚处理，翻开之后能停在任意角度，不会因为洞洞板上挂的工具太重就自己往下砸，之前做样机的时候用了薄合页，挂上全套扳手之后一松手箱盖直接砸下来，差点夹到手，后来把合页的转轴阻尼调大，还加了两个隐形的支撑弹片，哪怕挂了十多件常用工具，箱盖也能稳稳停在翻开的位置。箱体表面做了磨砂喷塑的材质表现，渲染的时候特意把金属工具的反光和箱体的哑光质感做了区分，洞洞板上的工具挂位都是按照常用维保工具的尺寸做的适配，不用额外加绑带就能把工具卡得很稳，提着走颠簸的路也不会掉出来。这个模型不管是做实训作业的结构设计练习，还是给五金厂做产品打样参考都能用，所有的配合公差都是按照实际钣金加工的精度留的，折弯处的R角、焊接位的打磨余量都做了还原，导进工程图里就能直接出加工图纸，不用再反复调整结构间隙。
