球形手柄橡皮图章三维结构设计

日常办公用的橡皮图章看似结构简单，实际批量生产时最容易出问题的就是手柄握持舒适度和印面按压受力不均的问题，很多市售图章用久了会出现手柄硌手、印面边缘盖印模糊的情况，根源就在结构设计阶段没做好受力和曲面的匹配。

这个模型从曲面设计视角出发做了全参数化构建，球形握柄部分做了连续G2曲率过渡，没有生硬的折角，握在掌心时受力能均匀分散在整个球面，不会出现局部压强过大硌手的问题。握柄和印台连接的颈缩段特意做了渐变收腰，不是简单的直柱连接，收腰的弧度刚好贴合食指和拇指捏持的曲线，长时间盖印也不会在指腹留下压痕。

印面部分做了0.3mm的边缘倒角，不是锋利的直角边，盖印时哪怕施力有轻微倾斜，印油也不会顺着直角边晕开弄脏纸面。印面和底座的连接位做了嵌入式卡槽结构，不是简单的平面粘接，卡槽深度1.2mm，配合0.1mm的过盈公差，橡皮印垫装进去之后不会因为反复按压出现移位脱落的问题，哪怕频繁盖印上千次，印面也不会歪。

曲面构建时特意规避了很多新手容易犯的错误，球形握柄和颈缩段的连接面没有出现曲率突变，渲染时能看到光滑连续的高光带，没有断痕或者扭曲的反光，这也对应了实际注塑生产时不会出现应力集中的问题，开模后产品不会因为内应力出现开裂。颈缩段和印台底座的连接位做了R2的圆角过渡，没有尖角，注塑时熔体流动顺畅，不会出现缺胶或者熔接痕的问题。

模型的所有尺寸都参考了成人手掌的平均握持数据，球形握柄直径32mm，刚好能被掌心完全包裹，颈缩段最细处直径12mm，捏持时手指不用刻意用力夹紧，自然状态下就能稳稳拿住。印面直径做了常规办公用的40mm规格，边缘的环形装饰槽深度0.2mm，既可以做品牌标识位，也不会因为槽太深积留印油难以清洁。

做结构校验的时候特意模拟了按压受力，当垂直施加20N的按压力时，整个印面的受力差控制在5%以内，不会出现中间重边缘轻的盖印效果，哪怕是新手使用，只要垂直按压就能盖出清晰完整的印记。手柄内部做了掏空处理，壁厚均匀控制在2mm，既节省注塑原料，也不会因为壁厚不均出现缩水变形的问题，整个模型没有多余的碎面或者非流形几何，不管是用来做3D打印手板验证，还是直接导出做注塑模具设计，都不需要额外修补几何。

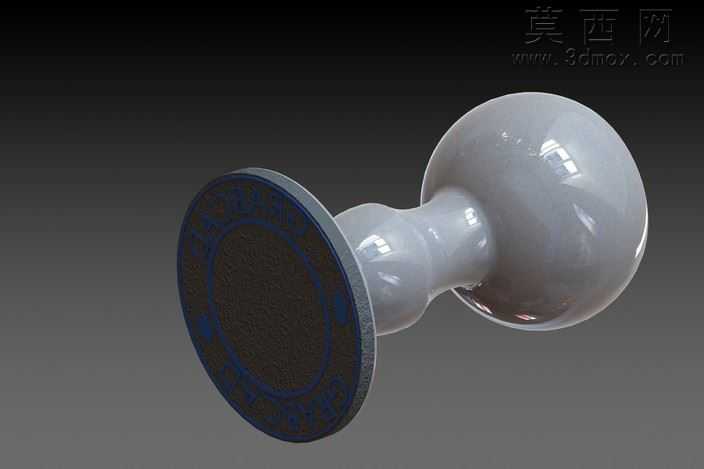

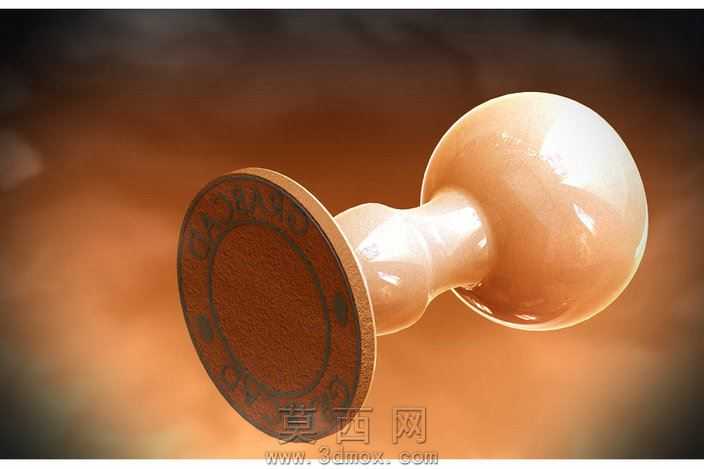

材质表现上也做了贴近实物的调试，握柄部分用了半光泽的ABS塑料质感，反光柔和不刺眼，印面橡皮部分做了细微的粗糙纹理，还原橡胶材质的哑光质感，底座的金属包边做了细微的拉丝效果，和塑料握柄形成质感区分，渲染出来的效果和实物几乎一致，用来做产品展示或者实训教学都足够直观。
