宽体民航客机机身机翼重构设计方案

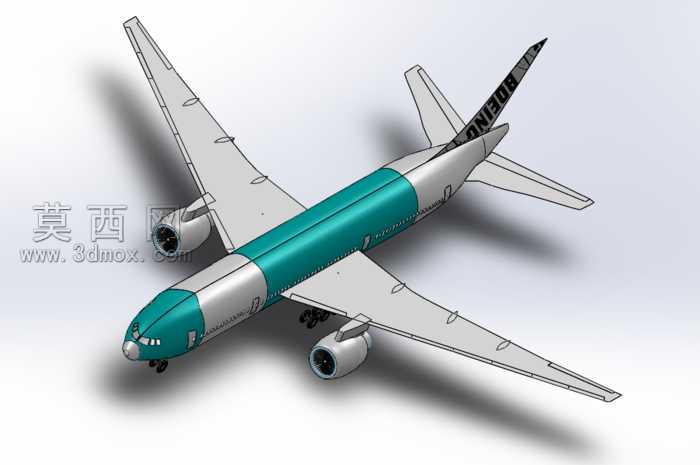

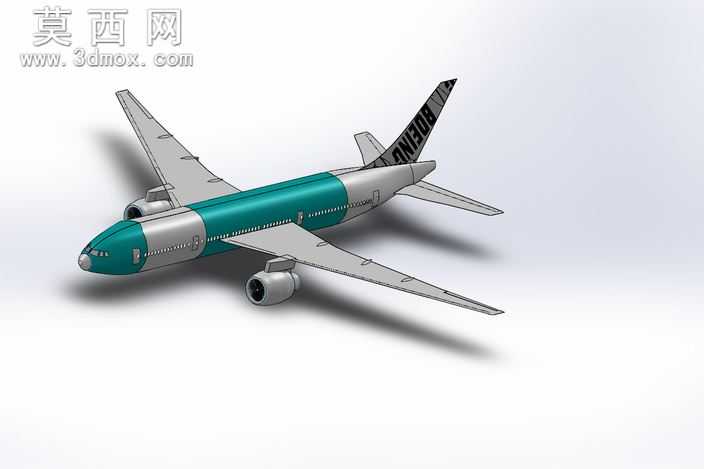

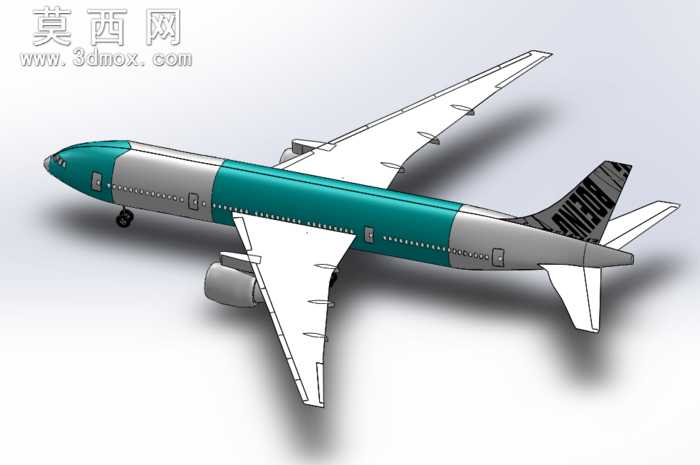

民航宽体机的曲面蒙皮加工一直是小批量试制阶段的核心痛点，常规建模时容易忽略蒙皮拼接处的曲率跳变，导致后续钣金成型时出现应力集中区，弯折后极易产生微裂纹，直接影响部件疲劳寿命。这套重构设计在机身段曲面处理上，没有沿用传统的分段圆柱拼接思路，而是将机头雷达罩、前客舱段、机翼对接段、后客舱段、尾椎段的曲面做了G2连续过渡，相邻曲面的曲率差控制在0.02以内，哪怕是五轴铣削加工蒙皮成型模具，也不会出现接刀痕突兀的问题，后续蒙皮铆接时能完全贴合型架，不需要额外的敲修调整。机翼部分的设计没有盲目追求翼型的理论气动效率，而是考虑了实际加工时的翼梁装配公差，将机翼与中央翼盒的对接面做了0.3mm的公差补偿带，避免翼梁加工出现尺寸偏差时，对接面出现间隙导致应力集中。发动机吊舱的挂架位置做了局部加厚处理，挂架与机翼下表面的连接曲面做了顺滑过渡，不会出现直角转折区域，既减少了飞行时的气流干扰，也避免了加工时直角区域的应力残留。起落架舱的轮廓做了收放路径的干涉校验，主起落架旋转收放时，轮胎与舱壁的最小间隙预留了8mm，哪怕是起落架减震支柱做压缩测试，也不会出现剐蹭舱壁的问题。尾翼部分的垂尾后缘方向舵铰接座做了内嵌式设计，铰接点的位置与垂尾蒙皮曲面齐平，没有突出的整流罩结构，减少了零部件数量的同时，也降低了后续装配时的对位难度。客舱舷窗的开孔位置做了环形加强筋布局，加强筋的厚度从开孔边缘向外逐渐递减，不会出现开孔区域的刚度突变，舷窗安装时的密封面平整度也能得到保证，不需要额外打磨密封面。机身腹部的货舱门轮廓做了圆角过渡处理，门框周围的加强结构与机身长桁做了一体化设计，减少了拼接焊缝的数量，加工时能一次性成型门框结构，不需要后续焊接补强。整个设计没有做多余的装饰性曲面，每一处曲面过渡都对应了加工或装配环节的实际需求，哪怕是学生实训阶段做等比例缩小模型，也能直接按照结构拆分零部件，不需要额外调整公差适配3D打印或者钣金加工的工艺要求，不会出现理论模型好看但实际做不出来的问题。
