家用落地式可调节摇头电风扇三维结构

日常家用落地扇最容易出问题的位置，从来不是扇叶本身，而是立杆衔接处的松动、网罩卡扣的疲劳断裂，还有机头俯仰调节的阻尼失效——做这个结构模型的时候，特意把这些售后返修率最高的位置做了装配逻辑层面的细节还原。

先看网罩部分，前后网的卡扣没有做简化的一体占位，每一个卡扣的扣合量都留了0.8mm的过盈量，对应实际生产里ABS材质的弹性变形区间，不会出现建模里扣得上、实际开模后要么扣不紧要么拆不开的问题。扇叶中心的固定压盖做了反向螺纹的细节，对应真实产品里防止扇叶转动松脱的设计，这个细节很多新手建模的时候会忽略，直接做成普通正螺纹，实际装配后开机就会出现压盖松脱扇叶打网的故障。

立杆部分做了两段式伸缩结构，伸缩锁扣的位置还原了楔形顶紧的结构，不是简单的套管拉伸示意，锁扣的按压行程留了3mm，对应实际使用里单手就能操作的按压力度，不会出现锁死之后掰不动、或者锁紧后立杆下滑的问题。立杆和机头衔接的俯仰调节关节，做了阻尼垫片的分层结构，不是简单的轴孔配合，垫片的摩擦面做了细微的滚花纹理示意，对应实际装配里靠垫片摩擦力维持俯仰角度的设计，能避免机头使用一段时间后自动低头的问题。

控制按键区域做了三个档位按键加一个摇头拨杆的独立零件，没有和机身外壳做成一体，每个按键的周边都留了0.3mm的装配间隙，对应实际生产里防止按键卡滞的公差要求，按键下方的复位弹簧位置也做了预留空间，能直接对接后续的结构仿真验证。底座部分特意加重了底部配重块的结构示意，对应真实产品里降低重心防止倾倒的设计，配重块和底座外壳的连接柱位置做了加强筋，避免搬运的时候配重块脱落砸坏地面。

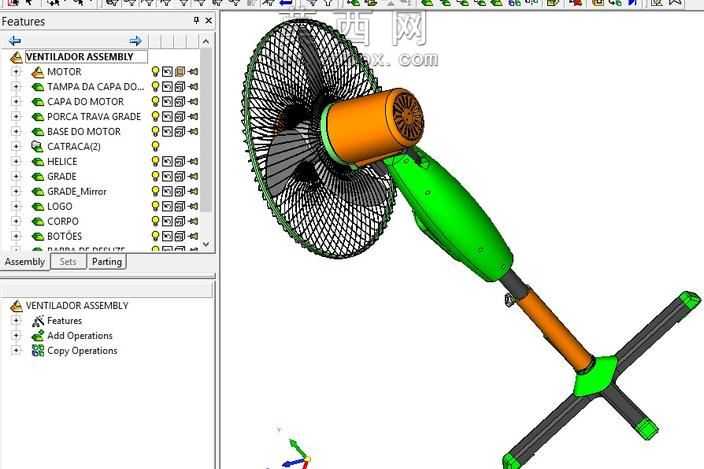

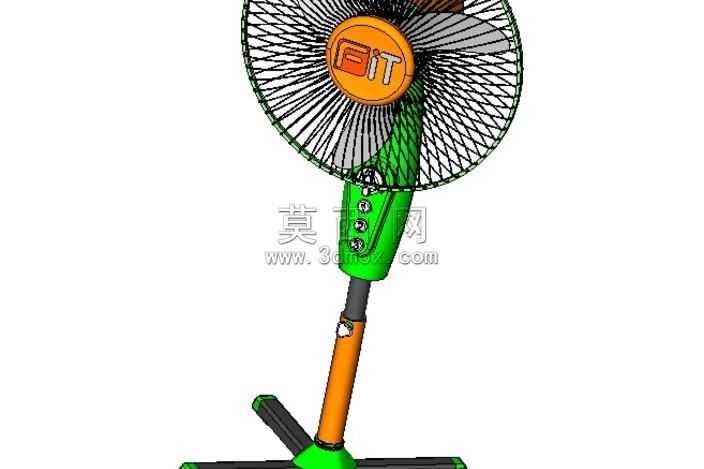

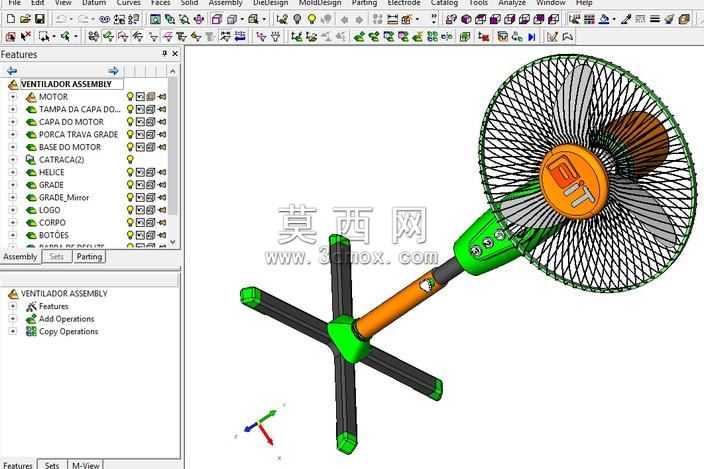

整个模型的装配层级完全按照实际工厂的装配顺序排布，从底座预装、立杆拼接、机头组件装配到网罩扇叶安装，每一步的配合公差都做了对应标注，不管是拿来做家电结构的实训案例，还是做同类产品的结构改型参考，都能直接对应到实际生产的装配流程，不会出现模型看着好看、实际没法落地生产的问题。就连机身的配色分件也对应了实际注塑的分模要求，绿色外壳、橙色装饰件、黑色网罩的分件线都和真实产品的开模线位置一致，没有出现跨分模面的异色特征，能直接对接后续的渲染和开模评估工作。
