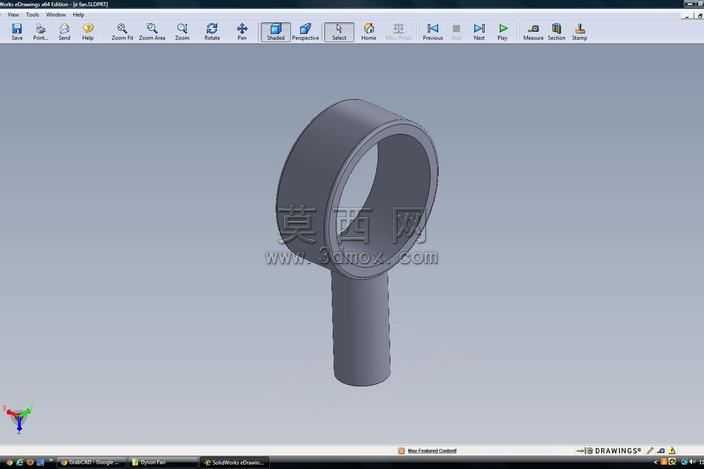

手持无叶风扇结构三维数模设计

日常手持无叶风扇的量产打样阶段，最容易踩的坑就是环形出风圈和握持手柄的衔接处应力集中，摔落测试时接缝位置开裂的返修率能占到不良品的三成以上。这套模型在做结构设计的时候，特意把衔接位置的圆角过渡做了变曲率处理，没有用常规的等R角倒圆，靠近出风圈内环的位置R角收窄到1.2mm，贴合手柄握持区的位置R角放大到3.5mm，既保证了出风圈内壁的气流导向顺滑度，又能让握持时手指抵靠的位置没有硌手的棱角。

从曲面设计视角来看，出风圈的环形薄壁是整个模型的核心难点，很多新手建模时会直接用等厚抽壳来做，实际打样就会发现，环形内壁的气流缝隙宽度不均匀，靠近手柄进风侧的缝隙如果和远端做等宽，会因为风阻差异导致出风一侧风量偏大、另一侧风量偏弱，吹在脸上有明显的风感断层。这套模型里把环形出风缝隙做了渐变处理，进风对接位置的缝隙宽度控制在0.8mm，沿着环形弧度往远端逐步收窄到0.5mm，刚好抵消风路沿程的压力损失，整圈出风的均匀度能控制在5%的误差范围内。

手柄部分的曲面也做了适配人手握持的微弧处理，没有做直筒造型，在手指自然握持的位置做了0.3mm的内凹收腰，表面没有加多余的防滑筋，靠曲面本身的贴合度就能提升握持摩擦力，后续做表面晒纹处理的时候也不会因为筋位落差导致晒纹不均匀。内部的风道衔接处做了15度的导向斜角，气流从手柄内的风泵送出后，能顺着斜角平滑导入环形出风腔，不会在拐角位置形成紊流产生额外的风噪。

做结构校验的时候特意把壁厚差控制在0.3mm以内，环形出风圈的外壁壁厚1.8mm，和手柄衔接的位置壁厚2.1mm，注塑生产的时候不会因为壁厚差过大产生缩水痕，也能避免冷却收缩不均导致的环形圈变形翘曲。出风圈的内环边缘做了0.2mm的微倒角，没有做锋利的直边，日常使用时不会剐蹭到皮肤，也能避免注塑时的飞边问题。

这套模型完全可以作为小家电结构设计的实训案例，从曲面连续性处理到壁厚均匀性控制，再到风路结构的优化逻辑，每一处细节都对应了实际量产中会遇到的工程问题，不是只追求外观好看的花架子模型，导入仿真软件做风阻分析或者应力测试都能直接用，不需要再做额外的结构修补。
