双梁可调式平行定位工装夹具结构

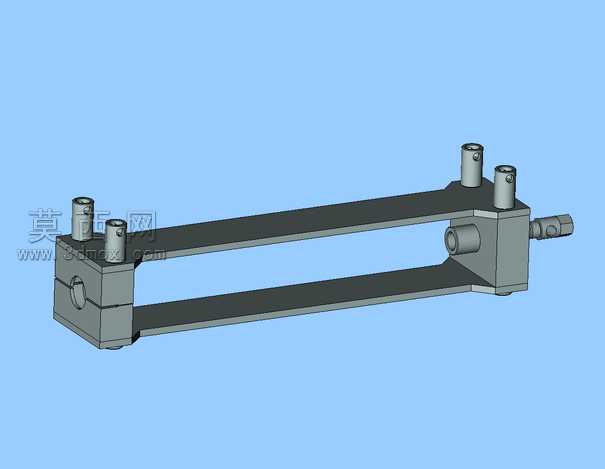

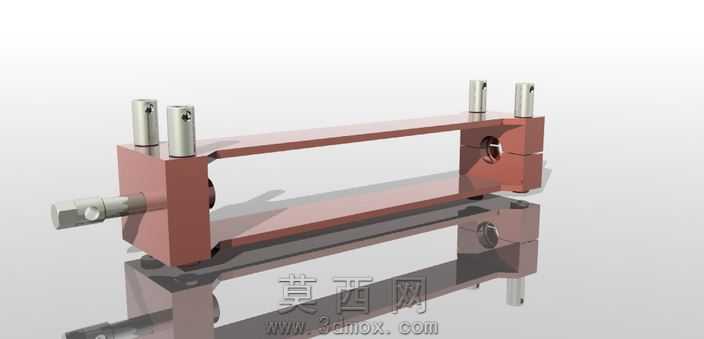

车间小批量多规格轴类、套类零件同步装夹时，常出现两端定位块平行度超差、锁紧后梁体形变导致装夹基准偏移的问题，这款双梁可调定位结构正是针对这类现场痛点做的针对性设计。两根平行梁体采用等截面矩形结构，截面厚度经过反复校核，既保证足够的抗弯刚度，避免锁紧螺栓施加预紧力时梁体中段下挠，又不会因截面过大增加整体重量，方便工位间快速转运。两端的定位座与梁体采用嵌入式配合，配合面做了0.02mm的间隙公差设计，既保证定位座能沿梁体顺畅滑动调整间距，又不会出现横向窜动，影响两端装夹工位的同轴度。

端部的调节螺杆采用细牙螺纹设计，螺距1mm，转动时能实现0.1mm级别的精准进给，配合侧面的锁紧顶丝，调整到位后能完全锁死位置，不会因加工过程中的振动出现位移。梁体上的四个立式定位柱采用等高设计，柱身做了表面淬火处理，硬度达到HRC45-50，长期与工件接触不会出现压痕、磨损，保证重复装夹的定位精度一致性。定位柱与座体的连接采用过盈配合加厌氧胶固持，避免频繁拆装出现配合间隙。

实际装配过程中，两根梁体的平行度校准是核心难点，装配时先将一端定位座完全锁死，以该座的定位孔为基准，打表校正另一端定位座的位置，确认两根梁体的平行度误差控制在0.015mm以内再锁紧紧固件，避免后期使用中出现卡滞、定位偏移的问题。调节端的螺纹副做了二硫化钼润滑处理，长期在多尘的车间环境下使用也不会出现锈死、转动卡涩的情况，日常维护仅需定期清理梁体表面的切屑即可，无需复杂的保养流程。

这类结构适配多工位同步装夹场景，可根据待加工零件的长度灵活调整两端定位座的间距，四个立式定位柱可同时装夹四个同规格工件，配合钻床、铣床做端面孔加工、侧面铣削工序时，能大幅减少重复装夹找正的时间，相比单工位夹具装夹效率提升三倍以上。梁体与定位座的边角都做了R2圆角处理，避免操作过程中尖锐边角划伤操作人员，所有外露的螺栓端部都做了沉孔设计，不会在工件装拆时勾挂工作服、磕碰工件表面。
