铣床对位压紧工装夹具结构设计

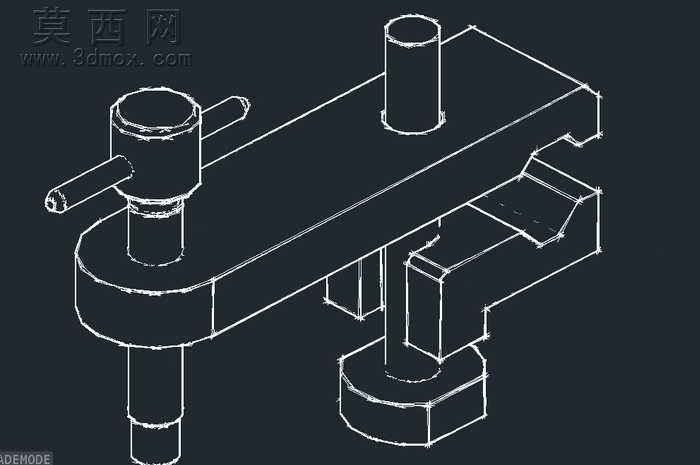

铣床加工过程中，工件装夹偏移是导致批量废件的核心诱因之一，常规平口钳无法适配异形工件的多点位同步压紧需求，装夹找正时间往往占去单件加工周期的三成以上，这款对位压紧工装正是针对这类现场痛点完成的结构落地。两根立式压紧柱的间距并非随意设定，底部的圆弧过渡基座避开了铣床工作台T型槽的凸起干涉，装夹时无需额外加装垫铁就能直接贴合工作台面，压紧杆端部的横向手柄做了偏心距微调，转动手柄时的压紧行程控制在3毫米以内，既不会因为行程过大压伤工件表面，也能避免行程不足导致的铣削过程中工件窜动。侧向的定位挡块做了1.5度的微小斜度，工件推入时能顺着斜面自动滑入定位基准位，不需要反复敲打工件找正，挡块与基座的连接槽留了0.02毫米的间隙公差，长期使用磨损后可以快速更换挡块，不需要整套工装报废。工装的横梁部分做了不等厚的截面设计，靠近压紧柱的位置厚度比中段厚2毫米，抵消铣削时切削力带来的横梁微变形，避免压紧力衰减导致的工件移位。底部的圆形支撑座做了防滑网纹处理，和工作台面接触时能增大静摩擦力，即使大进给量铣削也不会出现工装整体滑移的问题。压紧柱的杆身和基座的配合孔选用H7/g6的间隙配合，长期反复拆装也不会出现卡滞，配合面处预留了润滑脂存储槽，日常维护只需要定期注入少量润滑脂就能保证动作顺畅，不需要频繁拆解清理。这套工装没有采用复杂的气动或液压结构，纯机械结构的设计能适应车间多油多屑的恶劣工况，不会因为切屑进入管路导致夹紧失效，针对小批量多品种的加工场景，只需要更换侧向定位挡块就能适配不同尺寸的工件，不需要重新制作整套工装，能大幅缩短换产时的装夹准备时间。实际试加工验证时，工件的重复定位精度能控制在0.03毫米以内，完全满足普通铣床的加工精度要求，单件装夹时间比原来用平口钳加压板的方式缩短近60%，铣削过程中没有出现过工件松动让刀的情况，加工出的工件尺寸一致性有明显提升。
