索尼款便携U盘外观结构三维设计

消费级数码配件的注塑外壳加工，最容易在量产阶段出现分型线错位、卡扣配合过紧或过松的问题，这款U盘的三维结构设计，从加工适配角度做了多处细节调整，规避了不少小批量试模时常见的瑕疵。金属USB接头与塑料壳体的衔接位置，没有采用常见的直插式硬配合结构，而是在壳体内部预留了0.15mm的导向斜角，接头插入时能自动导正位置，不会因为注塑件的微小收缩偏差出现接头歪斜、插拔卡滞的问题。壳体的分型面选在侧面装饰灯带的下沿位置，刚好把合模线藏在视觉盲区，后续抛光处理时不需要额外打磨外露的合模痕迹，能省掉不少后处理工时。

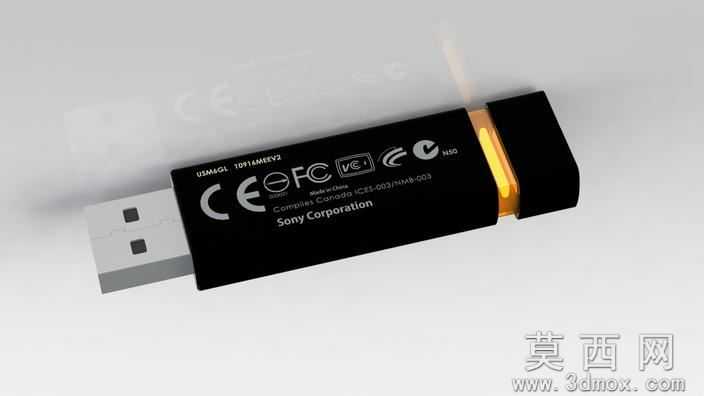

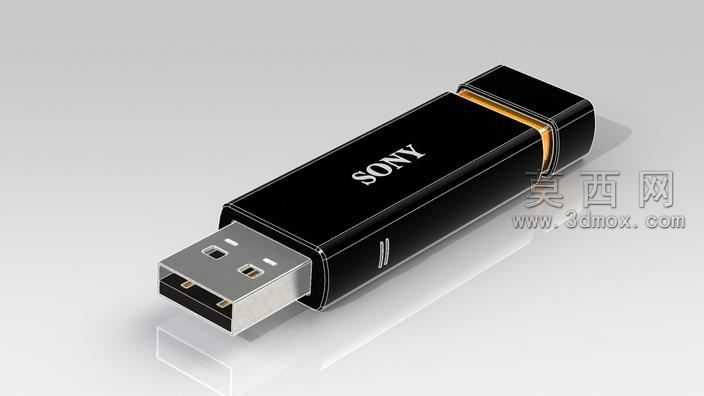

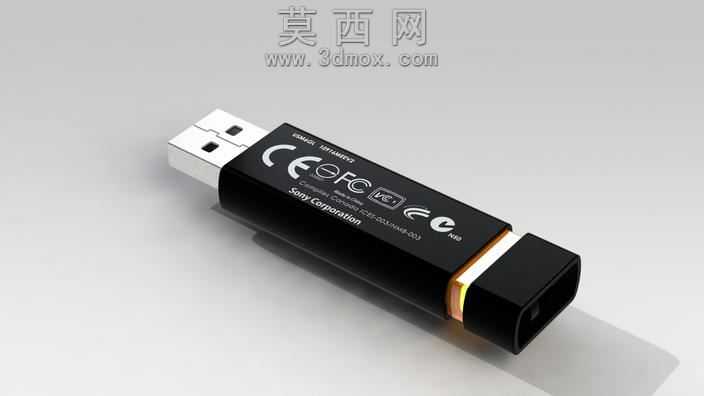

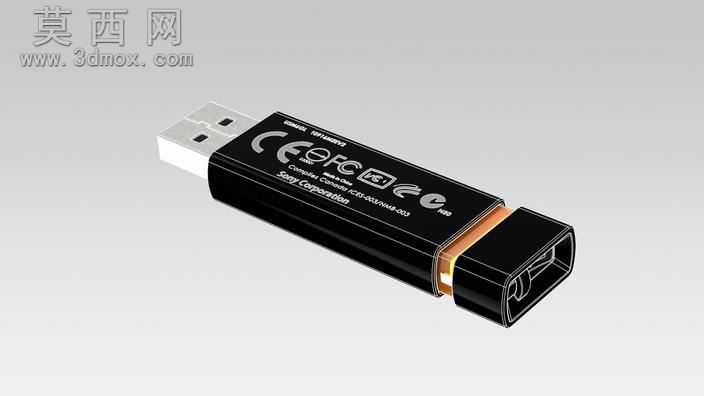

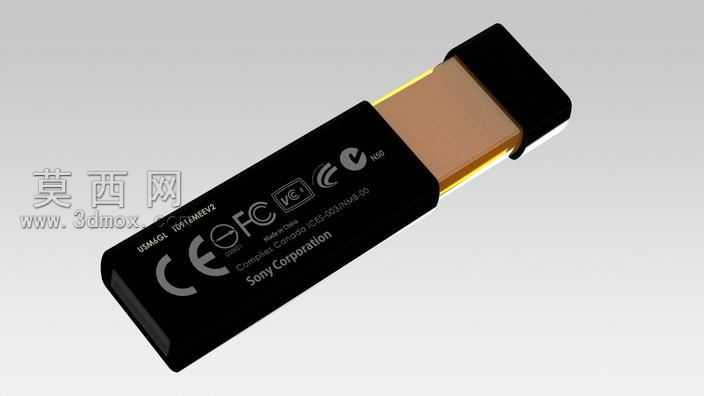

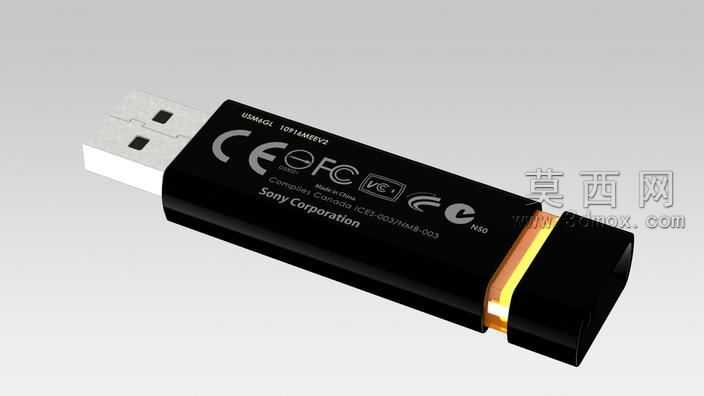

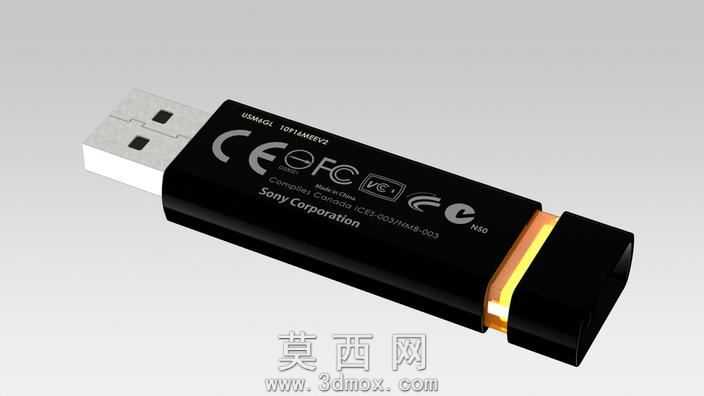

壳体表面的SONY标识做了0.2mm的微凹设计，不是简单的贴图凸起，注塑时可以直接在模具上蚀出纹理，后续做丝印或者烫金工艺时，油墨能刚好填充在凹槽内，不会因为日常插拔摩擦出现标识脱落的问题。尾部的灯带位置预留了透光PC件的安装槽，槽边做了一圈0.1mm的止口，透光件压入后不会出现漏光缝隙，同时和外壳的配合间隙控制在0.05mm以内，日常揣在口袋里不会进灰堵塞透光区域。

上下壳的卡扣没有做在壳体四个边角，而是沿着壳体长边均匀分布了三组卡扣，每组卡扣的扣合量控制在0.3mm，既保证扣合后不会因为轻微摔碰出现壳子开裂，又不会因为扣合量太大导致拆卸维修时撬坏壳体边缘。USB接头的金属部分和内部PCB板的固定位，预留了0.2mm的点胶槽，组装时打胶后不会出现胶体外溢到壳体表面的问题，同时能加固接头和板件的连接，反复插拔时不会出现接头松动脱落的情况。

壳体的所有外边缘都做了R0.3的圆角过渡，没有尖锐的直角边，注塑时熔体在模腔内流动更顺畅，不会出现边角缺胶的问题，日常握持插拔时手感也更顺滑，不会刮手。壳体壁厚均匀控制在1.2mm，没有出现壁厚突变的位置，注塑冷却时不会因为收缩不均出现表面缩痕，外壳表面做细晒纹处理就能直接达到成品外观要求，不需要额外做喷涂工艺，能有效控制量产成本。
