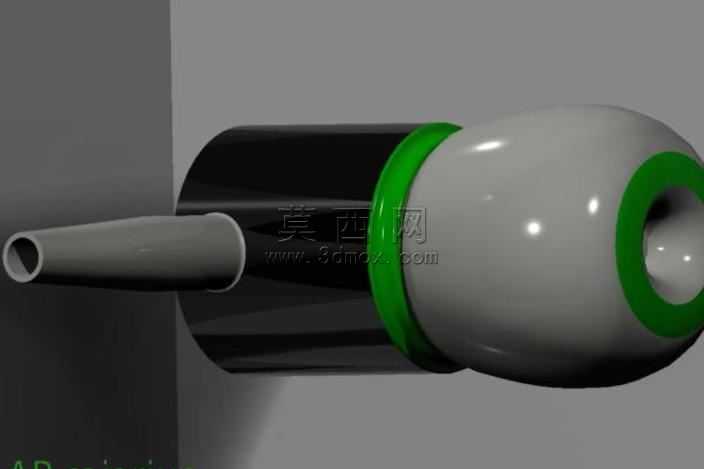

入耳式有线耳机外观结构三维设计

日常使用入耳式耳机最容易出现的问题，就是耳塞壳体接缝处积灰、出音嘴边缘刮蹭耳道、线材根部弯折断裂，这款模型在曲面设计阶段就把这些实际使用的痛点揉进了建模逻辑里。耳机前腔的出音嘴部分没有做生硬的直角过渡，顺着耳塞套安装位的弧度做了0.3mm的圆角收边，实际打样装配硅胶耳塞套的时候，不会因为边缘锐边割破硅胶套，佩戴时也不会有硌耳的异物感。前后腔的合模线特意选在了装饰绿圈的位置，把注塑件的拼缝藏在视觉分界线上，后期做表面处理的时候不用额外打磨合模痕，喷橡胶漆的时候也不会出现接缝处积漆的问题。后腔的曲面不是规则的球形，是根据人耳耳甲腔的贴合弧度做的微调，建模时反复调整了G2连续的曲率，渲染的时候能看到壳体表面的光影是顺滑过渡的，没有局部的曲面褶皱，实际注塑出来的壳体不会因为曲率突变产生缩水痕。线材出线的位置做了1.5mm的加长护线套，和后腔壳体做了一体化的曲面衔接，不是后期拼接的独立零件，日常拉扯线材的时候应力会分散在护线套的整个弧面上，不会直接拉扯到内部的焊点。装饰绿圈的宽度控制在1.2mm，和前后壳体的配合间隙留了0.05mm，装配的时候直接卡进壳体的预留槽里，不用额外打胶固定，后期维修拆解也方便。做曲面拆分的时候特意把所有外观面的拔模斜度统一设为1.5度，壳体壁厚均匀控制在1.2mm，不会出现注塑时壁厚不均导致的翘曲问题，出声孔的位置做了0.1mm的内凹倒角，贴调音网的时候不会出现网布偏移的问题。渲染时给前壳体选了半透的PC材质参数，后壳体用了哑光ABS的材质表现，绿圈做了亮面的PC质感，三种材质的光影对比刚好把耳机的层次拉开，不会显得外观单调。整个模型的曲面拆分完全适配常规的注塑模具加工，没有倒扣或者无法出模的结构，不管是做课程设计的实训参考，还是做消费数码类的外观方案验证，都能直接拿来调整参数落地，不用再重新做结构的二次修正。
