科幻风格未来概念枪械外观结构设计

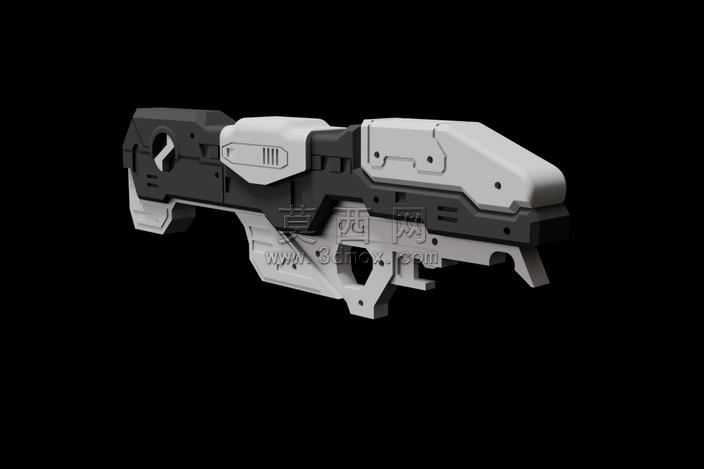

硬表面道具落地加工最容易踩的坑，就是外观分件完全忽略拔模斜度与壁厚均匀性，这款科幻枪械的结构处理刚好避开了这类常见问题。枪身主体的黑白分件边界没有做生硬的直角拼接，每一处拼接缝都预留了0.15mm的错位止口，既可以抵消3D打印过程中材料收缩带来的装配缝隙，也能让后期喷涂分色时不用额外做遮盖限位，省掉大量后处理工时。握把区域的内凹曲面没有追求极致的视觉流线，而是顺着层叠堆叠的结构棱线做了1.2mm的均匀壁厚过渡，不会出现打印时局部壁厚过薄导致的翘曲变形，也避免了注塑环节的缩痕问题。枪身上部的散热槽没有做等宽的通槽设计，槽底预留了0.8mm的连接筋，既保留了科幻装备的机械层次感，又不会因为槽体过长导致加工时出现震刀纹，就算用普通CNC铣削也能一次走刀成型，不用额外做电极放电加工。前端的突出造型块没有做悬空的薄边结构，所有外凸棱边都做了R0.3的圆角过渡，既不会在把玩时出现锐边割手的问题，也能减少打印过程中支撑的接触面积，拆支撑时不会把表层材质带掉留下凹坑。枪身侧面的装饰性刻线深度控制在0.2mm，宽度0.3mm，既可以保证渗线操作时颜料能均匀留存，又不会因为刻线过深导致零件结构强度下降，就算日常拿取磕碰也不会出现刻线边缘崩缺的问题。扳机护圈的弧形结构没有做等截面设计，靠近握把的位置加厚了1mm，刚好对应手持时手指施力的受力点，就算用光敏树脂打印也不会出现按压断裂的情况。枪身前后的配重腔预留了标准化的安装位，可以根据实际握持手感调整内置配重块的位置，不用后期打磨修改内腔结构，不同身高手型的使用者都能找到合适的重心点。所有外露的连接孔位都做了沉头设计，螺丝安装后不会突出零件表面，破坏整体的科幻流畅感，孔位周边还做了2mm的加厚凸台，避免螺丝锁附时出现柱位开裂的问题。枪身表面的分模线全部顺着结构棱线排布，后期打磨时只要顺着棱线处理就能完全消除加工痕迹，不会在光滑曲面上留下打磨印子，就算做哑光漆面也不会露出加工瑕疵。
