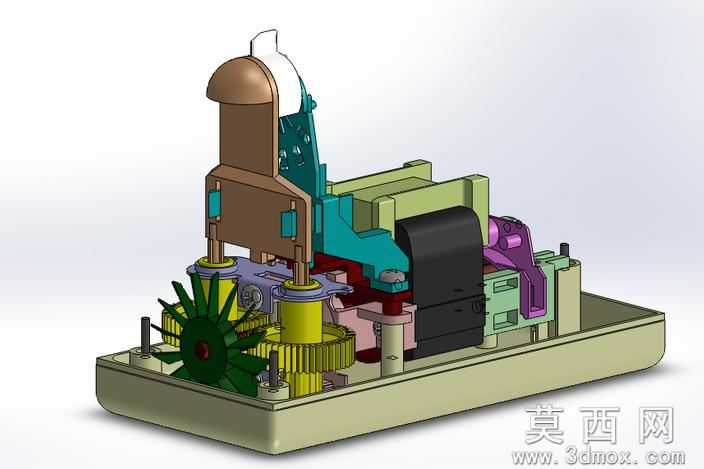

食品搅拌器内部传动结构三维设计

家用食品搅拌器长期处于高转速、变负载的工况下，内部传动副的啮合间隙、支撑结构的同轴度偏差，都会直接导致运行时的异响、打齿甚至传动件过早失效，这套结构设计在装配逻辑层面做了大量针对性的细节处理。底部基座的安装槽没有采用一体化的整面定位设计，而是给每一个传动齿轮的支撑轴座预留了0.02mm的侧向调整余量，装配时不需要强行压入轴件造成塑料基座的内应力残留，工人可以通过预装时的盘车手感，微调轴座的固定位置，直到齿轮啮合侧隙处于0.01-0.03mm的合理区间，再锁死固定螺丝，避免过紧导致的运转卡顿，或是过松带来的传动冲击。动力输出端的黑色电机舱和上层搅拌执行件之间，设置了分层的缓冲隔挡结构，紫色的卡扣式限位件不需要额外螺丝固定，就能把电机的径向窜动限制在0.05mm以内，同时隔开电机运行时产生的碳粉、热量，避免杂质侵入齿轮啮合区域造成磨粒磨损，也防止高温传导到上层的食品接触部件带来安全隐患。前端的扇叶状散热轮和传动齿轮做了同轴嵌套设计，没有采用额外的键连接结构，而是靠轴面的扁位和轮芯的仿形槽传递扭矩，既减少了装配时的零件数量，也避免了键连接带来的间隙累积，齿轮运转时带动散热轮同步转动，直接把基座内部的热空气顺着壳体缝隙导出，不需要额外加装散热风扇，压缩了整机的体积占比。上层的两个搅拌轴支撑位，采用了铜质轴套和塑料基座过盈嵌装的结构，没有直接让塑料基座和旋转钢轴接触，避免长期摩擦导致的轴孔磨损扩大，造成搅拌轴晃动，铜套的自润滑特性也可以减少日常使用时的维护需求，不需要定期加注润滑脂。不同颜色的结构件对应了不同的装配层级，基座、传动组、动力组、执行件的安装顺序没有交叉干涉，每个部件都预留了手指抓取的让位空间，装配时不需要专用工装就能完成定位，错装时部件无法卡入对应槽位，自带防错属性。接线部位的走线槽沿着基座内壁设置，避开了所有运动部件的活动范围，不会出现线缆被齿轮卷入的风险，外壳的固定卡扣和内部结构的受力点对齐，长期受振动也不会出现卡扣松脱、外壳开裂的问题。
