方形法兰结构发动机散热端罩结构设计

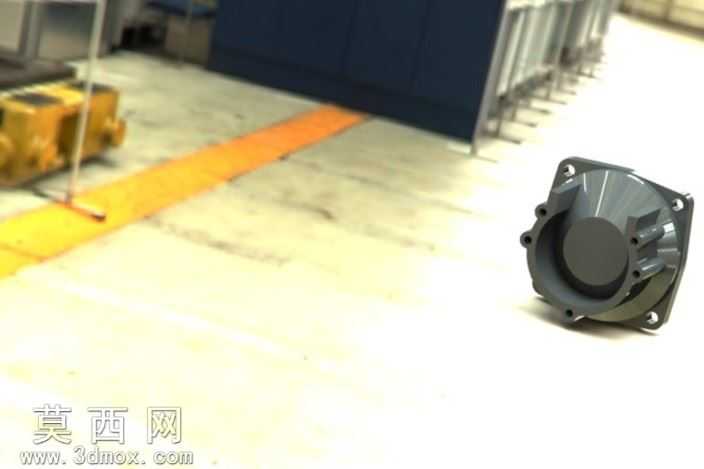

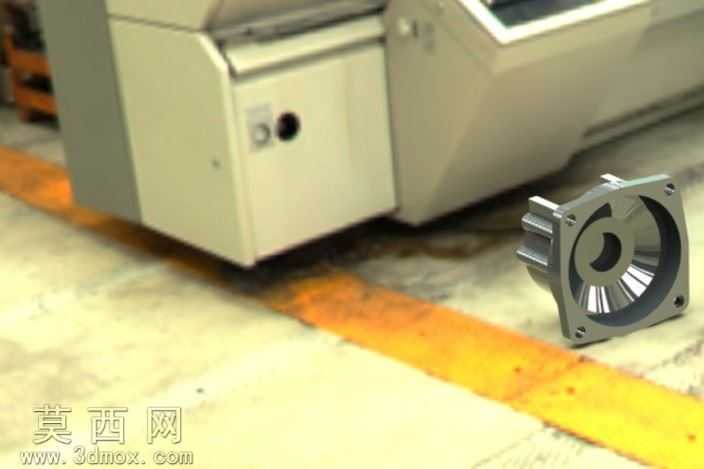

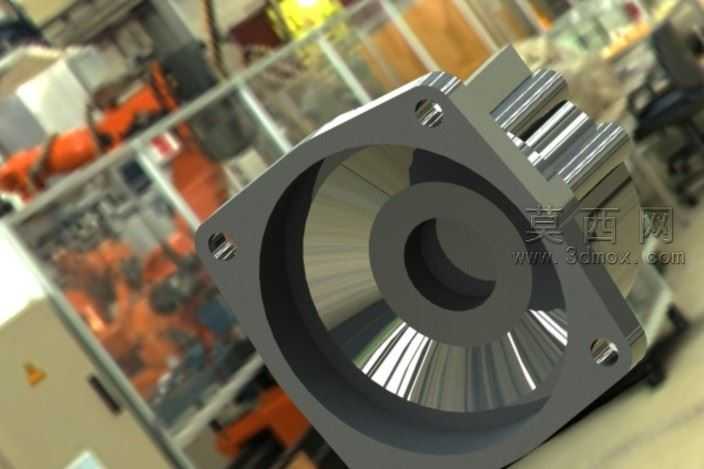

小排量动力单元的端罩长期被视作简单防护件，实际工况里要同时扛住舱内持续高温、运行振动带来的连接松动、散热气流组织不畅导致的局部积热，不少量产机型的端罩在台架耐久测试里出现过安装孔位应力开裂、导风弧面紊流增阻的问题。这款端罩采用方形法兰安装边布局，四个角位的沉头安装孔做了局部加厚凸台，孔周的壁厚比罩体主体厚1.2mm，刚好抵消螺栓锁紧时的压应力集中，避免长期振动下孔边出现微裂纹延伸。内侧的导风曲面没有做简单的直筒过渡，顺着散热鳍片的排布方向做了渐变弧面收敛，靠近叶轮侧的弧面曲率和叶片外缘的转动轨迹预留0.8mm的均匀间隙，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大导致气流从侧边泄漏，降低散热效率。法兰边和罩体主体的衔接位置没有做直角转接，用R3的圆角平滑过渡，挤压成型时能让铝坯料的金属流动更顺畅，不会在转角处出现填充不满、内部组织疏松的缺陷，后续阳极氧化处理时也不会因为应力集中出现膜层开裂。端罩中心的轴承避让沉台做了同轴度公差约束，和安装法兰的基准面垂直度控制在0.05mm以内，装配时能直接和前端轴承位贴合定位，不需要额外调整垫片补偿位置偏差，减少总装工位的调整工时。表面的放射状纹理不是单纯的装饰纹路，顺着气流流出方向排布的微棱结构能打散贴壁流动的边界层气流，降低风噪的同时提升换热效率，纹理的深度控制在0.2mm，不会因为纹路过深积留油污灰尘，日常维护时用高压气枪就能直接吹净表面杂物。安装法兰的密封面做了0.1mm的微凸环结构，装配时配合橡胶密封圈能形成线接触密封，比平面密封的压紧力需求低30%，在低温环境下也能保持足够的密封比压，不会因为橡胶硬化出现渗油漏风的问题。
