300公斤量程便携式电子吊秤结构设计

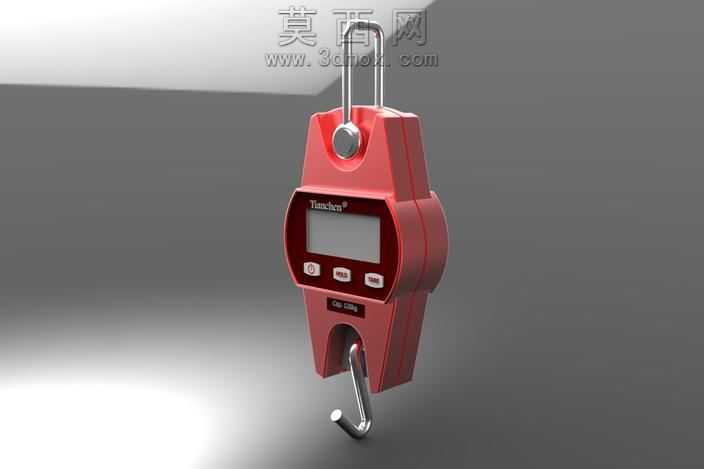

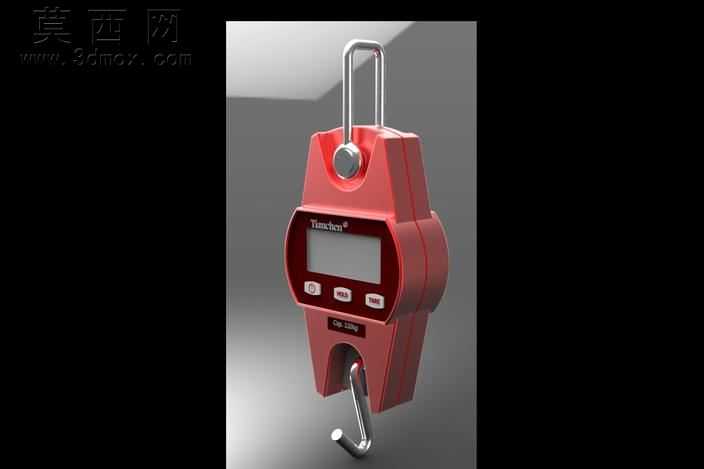

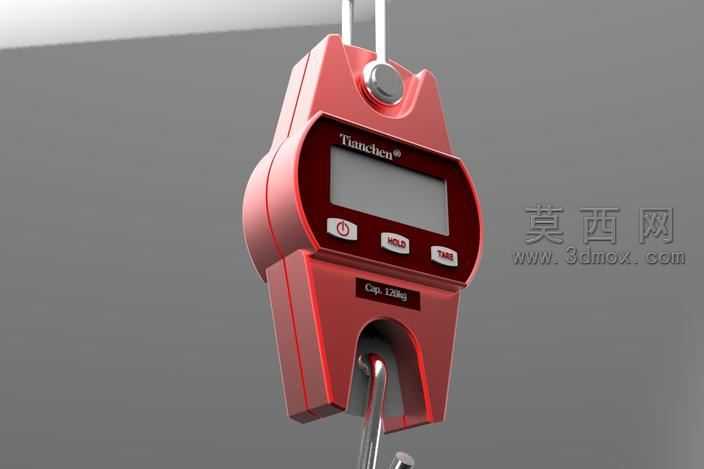

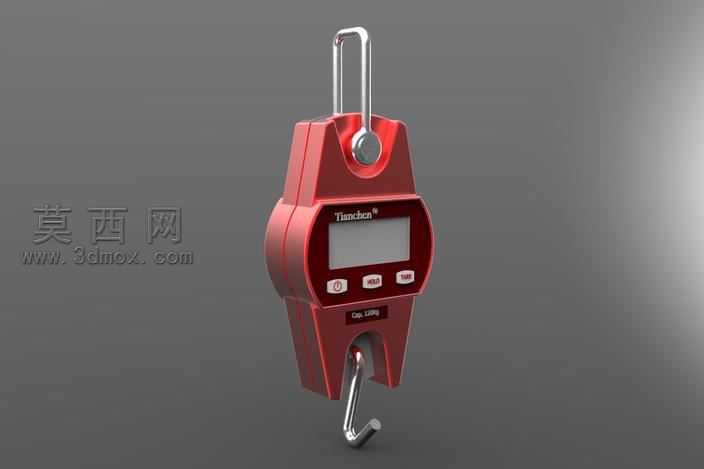

起重作业现场临时称重最容易碰到的痛点，就是传统吊秤壳体棱角突出，搬运时容易刮蹭作业人员工装，挂取时也容易卡在货架角钢缝隙里拖慢吊装节奏。这款吊秤的壳体曲面过渡完全贴合手持搬运的握持弧度，上窄下宽的收腰造型刚好贴合掌根发力的曲线，搬运时不需要额外加装防滑护套，壳体边缘做了R3.2的圆角倒钝处理，哪怕是戴厚帆布劳保手套抓握，也不会被锐边硌到掌部。上下吊钩的连接座做了内嵌式的限位台阶，上挂环穿入壳体顶部的连接孔后，台阶面刚好顶住壳体内侧的加强筋，不会因为吊装时的侧向晃动把挂环别变形，也避免了传统外露螺栓连接容易被吊装钢丝绳磨坏螺纹的隐患。显示窗口的下沉式设计比屏幕表面低1.2mm，现场堆放的角钢、钢管不小心蹭到秤体时，只会碰到壳体的凸起边框，不会刮花显示屏的透明防护面板，按键区域的凸起包边比按键表面高0.8mm，秤体平放在地面时按键不会被自重压到触发误操作，雨天作业时雨水也会顺着包边流走，不会积在按键缝隙里渗进内部电路。下吊钩的防脱卡簧做了隐藏式设计，卡簧槽开在吊钩连接柱的内侧，不会像外露卡簧那样被吊装货物的包装带勾住扯变形，挂取吊索时只要轻轻顶开卡簧就能套入，松手后卡簧自动回弹锁死，不会因为吊装过程中的晃动出现脱钩风险。壳体内部的电池仓做了独立的密封胶圈槽，仓盖和壳体的配合公差控制在0.15mm以内，哪怕是在露天货场遇到小雨天气，雨水也不会渗进电池仓造成接触不良。壳体表面的磨砂纹理深度控制在0.1mm，既不会因为太光滑沾了油污就抓不住，也不会因为纹理太深积攒灰尘不好擦拭，货场作业时沾了煤灰、水泥灰，拿湿抹布一擦就能干净，不需要额外做特殊清洁。称重传感器的安装位做了同轴度定位凸台，传感器装入后凸台刚好卡住传感器的定位环，不会因为长期反复加载出现传感器偏移，导致称重数值出现偏差，上下受力点的同轴度误差控制在0.05mm以内，哪怕是满量程300公斤加载，也不会出现偏载造成的传感器磨损。
