四色硬质合金麻花钻切削刃结构设计

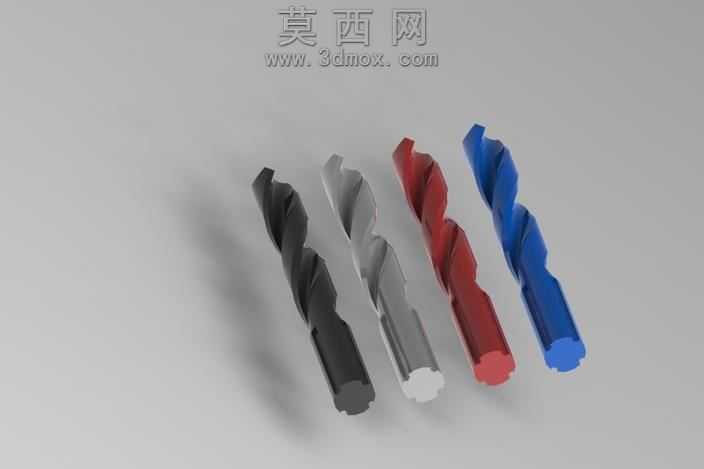

车间里普通高速钢钻头加工45号钢时，常出现排屑不畅卡屑、刃口崩损、孔壁粗糙度超差的问题，这套不同配色的麻花钻结构，正是针对这些加工痛点做的细节优化。钻尖部分做了双顶角修磨处理，主切削刃外端磨出15度的第二锋角，能有效分散钻尖切入工件时的接触应力，避免硬材质加工时刃口突然崩缺，同时减少钻尖外缘处的切削热堆积，延长连续钻削的使用寿命。螺旋排屑槽的槽型做了变导程设计，靠近钻尖位置导程更小，槽底圆弧半径加大，切屑形成后能顺着槽型快速卷曲排出，不会在槽内卡滞刮花已加工的孔壁，槽身靠近柄部的位置导程逐步放大，给切屑留出足够的变形空间，深孔钻削时也不会出现切屑堵塞在孔底的情况。刃带部分做了窄边设计，宽度控制在0.2毫米以内，减少钻头和孔壁的摩擦面积，降低钻削过程中的进给阻力，同时刃带处做了0.05毫米的倒棱处理，避免刃带刮擦孔壁留下螺旋状刀痕，加工出来的孔壁粗糙度能稳定达到Ra1.6的精度要求，省去后续铰孔的工序。钻芯厚度做了渐变处理，钻尖位置钻芯较薄，保证钻尖的定心性能，切入时不会出现滑移偏孔，往柄部方向钻芯逐步加厚，提升钻身的整体刚性，大进给钻削时不会出现钻身弯曲抖动的问题，孔的直线度能控制在0.02毫米/100毫米以内。不同配色的钻头对应不同的涂层处理，黑色对应氮化钛涂层适合加工普通碳钢，银灰色对应氮化铝钛涂层适合加工不锈钢，红色对应金刚石涂层适合加工有色金属，蓝色对应碳氮化钛涂层适合加工合金钢，每款钻头的槽型和刃口角度都针对对应加工材质做了微调，比如加工不锈钢的钻头螺旋角加大到35度，提升排屑性能，加工硬钢的钻头螺旋角减小到25度，提升刃口刚性。柄部采用通用直柄设计，适配普通台钻、手电钻、加工中心的钻夹头装夹，装夹时的夹持力分布均匀，高速旋转时不会出现打滑甩动的情况，柄部端面做了中心孔定位，磨刃时能快速找准回转中心，保证重磨后的刃口对称度。
