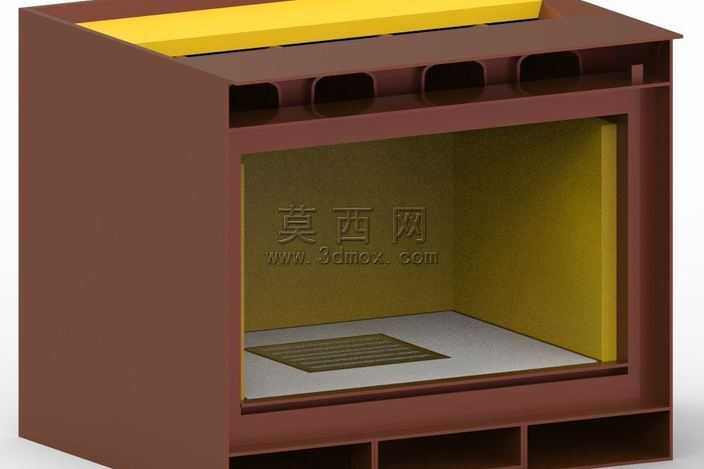

嵌入式家用燃木采暖壁炉结构设计

嵌入式壁炉的加工痛点始终集中在热变形控制与装配公差匹配上，常规薄钢板焊接的炉体在持续高温灼烧下，极易出现焊缝开裂、面板翘曲的问题，这款模型在结构设计阶段就针对这类现场工况做了针对性优化。炉腔内壁采用折边扣合的拼接结构替代传统满焊连接，每段折边预留0.3mm的热胀冷缩间隙，避免木材持续燃烧产生的400-600℃高温让金属板材膨胀挤压焊缝，长期使用也不会出现漏烟的隐患。顶部的导流槽做了等距排布的圆弧过渡冲压，没有尖锐的直角折弯，既减少了冲压加工时的板材应力集中，也能让燃烧产生的热流顺着导流槽均匀分散到炉体上部的散热区域，不会出现局部过热烫坏外围装饰面的问题。炉腔底部的承灰格栅采用抽拉式的滑轨配合结构，滑轨与炉体侧壁的连接点做了腰型孔设计，装配时可以根据实际焊接产生的形变调整安装位置，不会因为焊接公差导致格栅抽拉卡涩，日常清理灰烬时操作更顺畅。上下两端的预留空腔并非多余结构，下部空腔是用来承接落灰的同时形成进风缓冲区，外部空气进入炉腔前会在空腔内被炉体余热预热，提升燃烧效率，上部空腔则是隔热层的安装位，填充硅酸铝隔热棉后能阻断热量向墙体方向传导，避免嵌入式安装时烤坏墙面基层。外框的包边结构做了向内的15度斜角收边，安装时可以和墙面装饰层形成自然的贴合缝隙，不需要额外打胶密封就能遮盖安装产生的裁切误差，现场装配的容错率更高。炉腔内部的耐火层安装位做了凸起的限位挡边，耐火板安装时直接卡入挡边即可，不需要额外打钉固定，后期更换耐火板也不需要拆解整个炉体，维护成本更低。所有外露的板材边缘都做了卷边处理，没有裸露的锐边，生产搬运和现场安装时不会划伤施工人员，也避免长期使用过程中边缘氧化掉漆影响外观。
