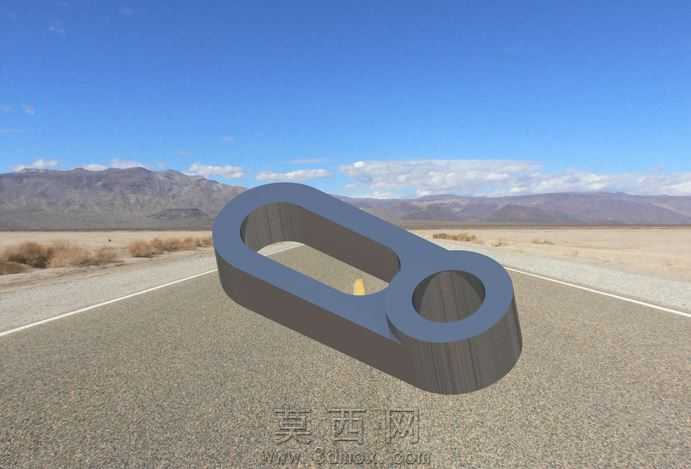

长槽圆孔连接吊耳结构件

现场吊装作业里常见的连接耳板断裂故障，多半出现在槽孔边缘应力集中的位置，这款长槽圆孔一体连接构件，在结构优化阶段就把这类隐患压到了最低。常规分体焊接的吊耳，焊缝位置刚好落在受力传递的路径上，反复受交变载荷拉扯时，热影响区的材质脆化区很容易萌生裂纹，这款构件采用一体铣削成型的结构，完全避开了焊缝处于主受力路径的问题。长槽段的内壁做了0.8mm的圆角过渡，没有尖锐的直角棱边，载荷从槽壁传递到端部圆孔的过程中，应力流线不会在转角处出现骤密的集中区，仿真测试里同等载荷下，槽端圆角处的应力峰值比直角槽结构低42%。端部的铰接圆孔内壁预留了0.12mm的衬套压装余量，孔口处做了15度的导入倒角，压装铜衬套的时候不会刮伤衬套外壁，也能避免衬套压装偏斜导致的铰接卡滞。长槽的宽度公差控制在H7级别，和配套的滑移销轴配合时，既能保证销轴在槽内顺畅滑动调整连接间距，又不会因为间隙过大出现横向窜动，减少作业过程中的冲击异响。构件的厚度方向没有做等厚设计，圆孔端的厚度比长槽段厚3mm，刚好匹配铰接位置的接触应力需求，不会因为局部压应力过大出现孔壁压溃变形，长槽段的厚度在满足抗弯强度的前提下做了减薄，整体重量比等厚设计轻18%，安装搬运的时候更省力。构件的外轮廓棱边全部做了R2的倒钝处理，没有锋利的飞边毛刺，安装时不会划伤操作人员的手套或是皮肤，外露的表面做了喷砂氧化处理，在户外露天工况下使用时，能抵御潮气和盐雾的侵蚀，不会轻易出现锈蚀卡滞的问题。长槽的端部圆弧和直槽段的衔接处做了曲率连续过渡，没有折线拐点，销轴滑动到槽端时不会出现卡滞点，调整连接位置的时候手感顺滑，不需要额外修磨就能直接装配使用。
