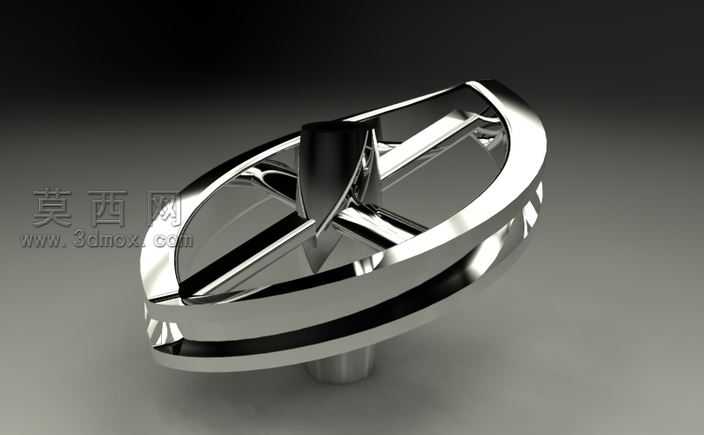

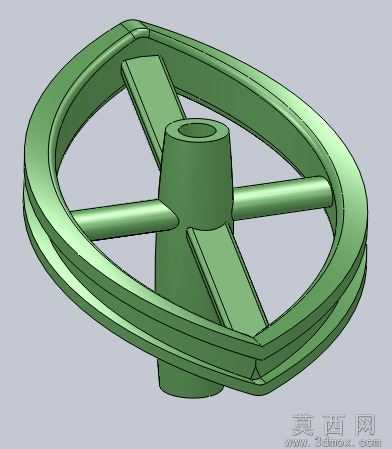

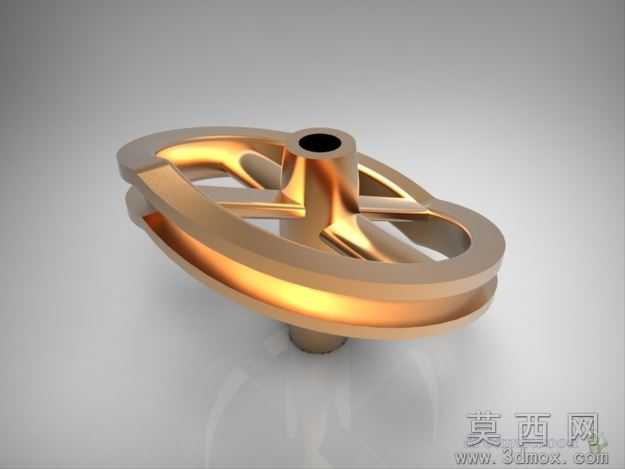

异形截面三辐条手轮结构设计

常规圆形手轮在狭小操作空间内容易出现边角磕碰，握持施力时手指易打滑，这款异形轮缘的手轮正是针对这类现场操作痛点做的结构优化。轮缘采用双层叠边的异形截面，没有沿用传统圆管轮缘的等径设计，外侧做了微凸的弧面收边，内侧贴合指腹的位置预留了1.2mm的内凹弧槽，戴劳保手套操作时也能卡入槽位，不会因为手上沾有润滑油出现滑脱。三辐条的排布没有采用120度等分的常规布局，其中两根辐条做了等径圆柱设计，第三根辐条加宽了截面厚度，对应轮缘上的平直定位段，转动到指定工位时，加宽辐条刚好对准操作位的刻度线，无需额外做标记就能快速判断手轮的转动角度，减少反复对位的调整时间。中心轮毂做了阶梯孔设计，上端的沉孔用来容纳轴端的锁紧螺母，避免螺母突出轮毂表面勾挂工作服，下端的定位孔预留了H7级的公差带，和阀杆或者调节轴装配时不需要额外修配，过盈量控制在0.02mm以内，常温下压装即可完成固定，不会出现长期转动后轮毂松旷的问题。轮缘和辐条的衔接位置做了渐变式的圆角过渡，没有采用直角拼接的结构，铸造时不会出现应力集中导致的冷裂问题，后续做喷塑表面处理时也不会在夹角位置积粉，涂层厚度能保持均匀一致。轮缘的异形轮廓并非随意做的造型变化，三个平直段刚好对应三个常用的调节档位，转动到平直段对准操作标识时，就是对应的开度位置，操作人员凭触感就能判断档位，不用低头查看刻度，在设备旁有管线遮挡视线的工况下也能准确操作。辐条和轮毂的衔接位置做了加厚的三角加强筋，筋板厚度从轮毂处的8mm渐变到辐条处的4mm，既保证了手轮承受径向扳动力时的结构强度，又不会因为整体壁厚过大增加不必要的重量，单手操作时的负重感和常规等径手轮基本一致。轮缘的双层叠边结构中间留了2mm的空腔，既减少了铸造时的材料消耗，还能在转动时形成一定的缓冲，碰到硬物撞击时不会直接出现凹陷变形，比实心轮缘的抗冲击性能提升近三成。轮毂下端延伸出3mm的定位凸台，装配时凸台可以卡入安装座的定位槽内，手轮转动时不会出现径向窜动，和轴的配合面不会因为偏磨出现旷量，长期使用后的转动手感依然能保持顺滑，不会出现卡滞或者晃动感。
