环形多爪径向扩张夹持工装结构

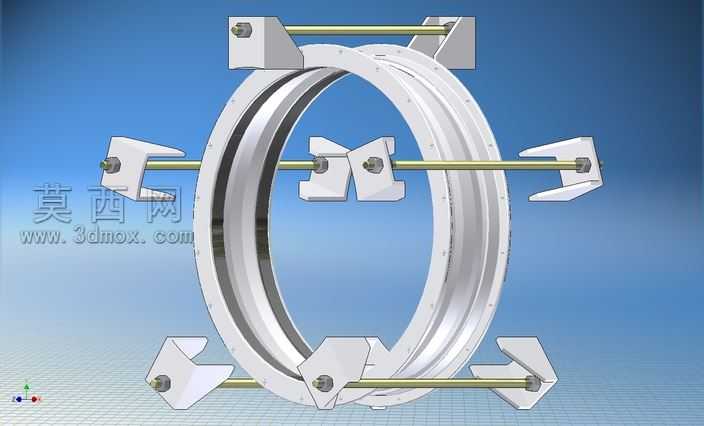

环形薄壁件的内撑夹持一直是机加工序里的常见痛点，夹爪施力不均极易导致工件圆度超差，薄壁部位受挤压变形后，后续车削、磨削的形位公差根本没法保证，常规三爪卡盘的接触面积过小，单点压强过高，哪怕垫铜皮也很难完全消除压痕与形变。这套环形多爪径向扩张结构，从受力分布上做了针对性调整，周向均匀排布的三组撑爪组件，每组沿环向拆分出三个独立接触块，单根驱动杆同步带动同组三个接触块径向位移，整圈共九个接触点位，撑紧时接触压强被大幅分散，薄壁环形工件的内壁受力更均匀，能把夹持形变量控制在微米级。

驱动杆与接触块的连接位置特意做了腰型槽间隙设计，不会因为杆系的加工同轴度误差，导致个别接触块出现虚接或者过压的情况，哪怕驱动杆存在微小的装配偏斜，接触块也能自适应贴紧工件内壁，不会出现某几个爪撑死、其余爪悬空的问题。环形基座的端面做了嵌入式的定位止口，和配套设备的主轴法兰对接时，能直接靠止口保证同轴度，不需要反复打表找正，装配效率能提升不少。

接触块的撑紧端面做了微弧面处理，弧度和待撑工件的内壁弧度完全匹配，接触时是面接触而非线接触，不会在工件内壁留下压痕，哪怕是铝制、薄壁塑料类的软质工件，撑紧后也不会出现夹伤。三根驱动杆沿环形基座的周向呈120度均匀分布，杆身穿过基座上的自润滑铜套，往复伸缩时的阻尼一致性很好，不会出现卡滞或者窜动，长期使用后的磨损量也能控制在合理范围，不需要频繁更换导向套。

同组的三个接触块之间做了同步联动的微小斜面配合，驱动杆推进时，三个块会同步向外张开，不会出现先后动作的时间差，避免工件在撑紧过程中出现偏斜移位。基座的环形本体做了等壁厚设计，整体重量比实心结构轻了近四成，高速旋转时的动平衡更容易校准，不会因为基座本身的质量不均产生振动，影响加工精度。接触块的可拆卸设计也考虑了加工适配性，针对不同内径的工件，只需要更换对应弧度的接触块，不需要更换整个基座，能大幅降低工装的制造成本与换型时间，适配小批量多规格的环形件加工场景。
