可拆解组合式手动螺旋压紧工装夹具

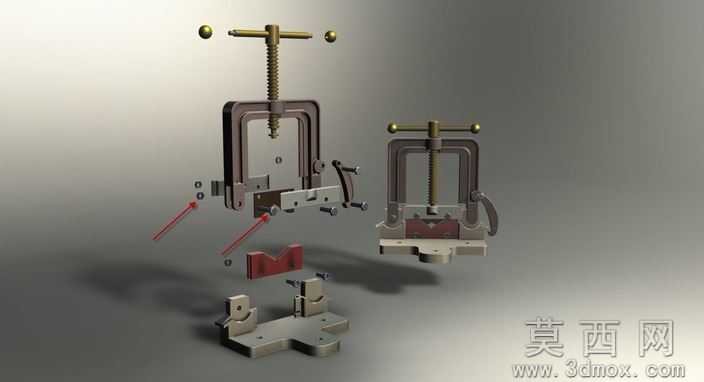

本作品为手动螺旋压紧类工装夹具的三维建模设计，整体采用模块化可拆解的结构设计思路，在三维建模过程中严格遵循机械加工工装的实际尺寸比例进行1:1还原，对每一个组成零件都进行了独立的参数化建模，确保各零件之间的装配公差符合实际机械装配要求。建模阶段首先完成底座基体的结构搭建，底座采用带定位凸台的平板式结构，预留了工件定位槽与固定安装孔位，保证夹具使用过程中的基础稳定性；随后完成活动钳身、固定钳身的结构建模，两个钳身对应设置了V型与平型的钳口结构，可适配不同外形的工件装夹需求。核心的螺旋传动结构建模中，对梯形传动螺杆、T型转动手柄、端部压块都做了精细化的结构还原，螺杆与钳身的螺纹配合部分做了真实的螺纹牙型建模，手柄两端的配重球头也按照人体工程学尺寸设计，保证手动操作时的施力便利性。渲染阶段采用金属材质为主的材质方案，铸铁材质的钳身与底座做了哑光磨砂的金属质感处理，表面添加了细微的使用磨损纹理提升真实感，传动螺杆与手柄部分采用抛光钢材的亮面金属材质，区分不同零件的材质属性；橡胶手柄护套部分做了哑光防滑纹理的材质表现，可拆解的钳口垫块做了淬火钢材的深色金属质感，不同材质的粗糙度、反光度参数都经过反复调试，让整体渲染效果贴近真实工业工装的视觉表现。结构设计上采用了快拆式钳口设计，可根据装夹工件的外形更换不同类型的钳口垫块，侧边设置的快速锁紧扳杆结构，可在螺杆初步压紧后实现额外的锁紧力补充，避免装夹过程中出现工件松动的问题。整体装配结构完全还原实际工装的装配逻辑，所有活动部件都保留了真实的运动自由度，可直观展示螺旋压紧、钳口开合、垫块拆装的完整运动过程，清晰呈现手动压紧夹具的工作原理与结构组成，可作为机械工装设计的参考案例，也可用于机械基础教学的结构演示素材。
