乘用车螺旋弹簧式悬架减震总成结构设计

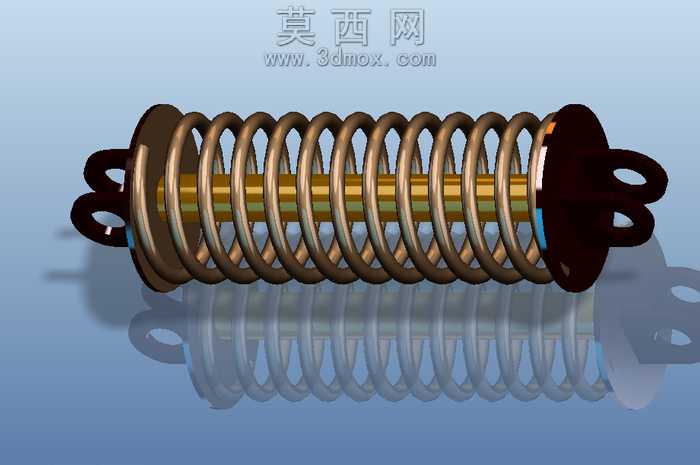

底盘悬架的螺旋弹簧与减震器同轴布置结构，最容易在实车装配时出现弹簧偏磨、活塞杆侧向受力的隐患，这套总成在结构设计阶段就针对这类加工装配痛点做了细节调整。两端的弹簧座采用带定位凸台的深腔结构，弹簧端部的并圈段完全嵌入座体的环形卡槽内，不需要额外增加焊接定位点，就能避免弹簧在往复压缩过程中出现周向转动，减少弹簧钢丝与座体边缘的硬摩擦。上下吊耳的安装孔位做了同轴度公差约束，孔内预留了橡胶衬套的压装余量，衬套压入后能抵消车架与悬架连接端的微小角度偏差，避免活塞杆承受额外的侧向弯矩，延长油封的使用寿命。中间的活塞杆表面做了硬铬镀层的厚度预留，加工时可以直接通过无心磨达到粗糙度要求，不需要二次抛光，镀层与缸筒内壁的油封配合间隙控制在0.03毫米以内，既不会因为间隙过大出现漏油，也不会因为间隙过小导致活塞杆运动卡滞。弹簧的螺距采用非等距设计，靠近上下座体的几圈螺距更小，中段螺距更大，车辆经过细碎颠簸路面时，小螺距段先压缩过滤高频振动，经过大起伏路面时大螺距段承接大行程压缩，不会出现弹簧并圈撞击的异响。弹簧两端的连接吊耳采用对称的双耳结构，安装时不需要区分上下方向，装配工人可以直接对位拧紧紧固螺栓，减少装配时的方向识别错误，降低流水线的装配耗时。缸筒外壁的防尘罩采用卡扣式连接，不需要螺栓固定，日常维护时可以直接徒手拆下清理积尘，防尘罩与弹簧座的贴合处做了翻边结构，能阻挡路面溅起的泥水进入缸筒表面，避免泥沙刮伤活塞杆镀层。这套结构没有采用多余的复杂连接件，所有部件都可以通过常规冲压、机加工工艺完成生产，不需要开特殊的成型模具，小批量试制阶段就能快速落地验证，弹簧的刚度参数可以通过调整钢丝直径、有效圈数快速适配不同整备质量的车型，不需要改动两端连接座的安装尺寸，能大幅缩短底盘件的匹配开发周期。
